30.5.2024
022973

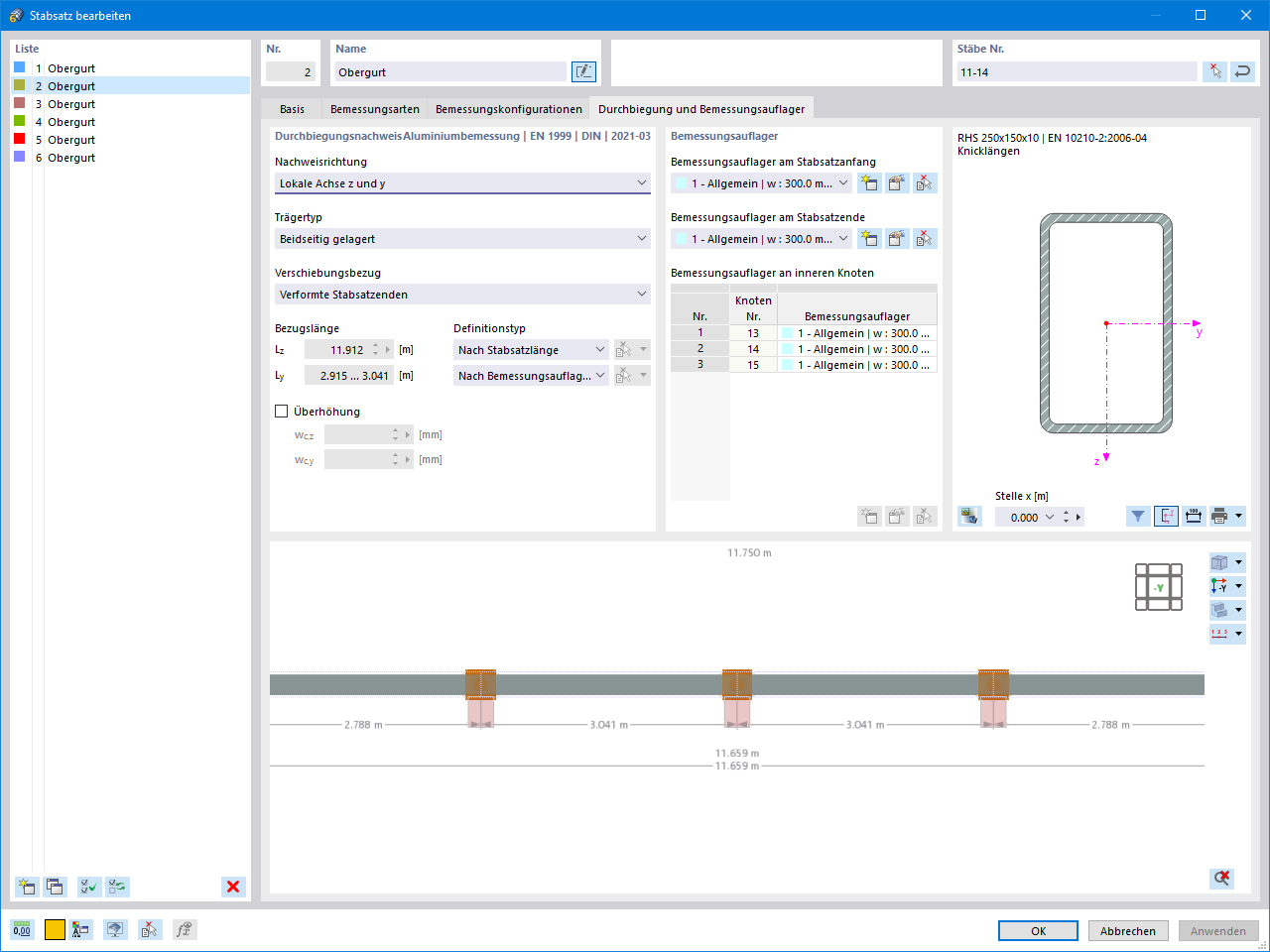

Sada prutů, Průhyb, Návrhové podpory
Zobrazení průhybů a návrhových podpor v softwaru pro navrhování hliníkových konstrukcí. Zobrazí možnosti použitelnosti a vstupu pro sadu prutů.
Obrázek ukazuje podrobný pohled na výpočet průhybu a návrhové podpory v nástroji pro navrhování hliníkových konstrukcí. Znázorňuje, jak se navrhují sady prutů pro provozuschopnost s ohledem na jejich průhyb a podpory. Zobrazují se možnosti použitelnosti a specifická vstupní pole pro optimalizaci konstrukce s ohledem na průhyb.
3.4.2025
022977
Konfigurace použitelnosti
Nastavení konfigurace pro návrh hliníkových prvků.
Na obrázku je zobrazeno konfigurační rozhraní pro návrh a servis hliníkových konstrukcí. Zahrnuje specifická nastavení potřebná pro optimalizaci a analýzu hliníkových konstrukcí. Důraz je kladen na nastavení parametrů, které zajistí výkonnost konstrukce a splnění bezpečnostních požadavků.
30.5.2024
022978

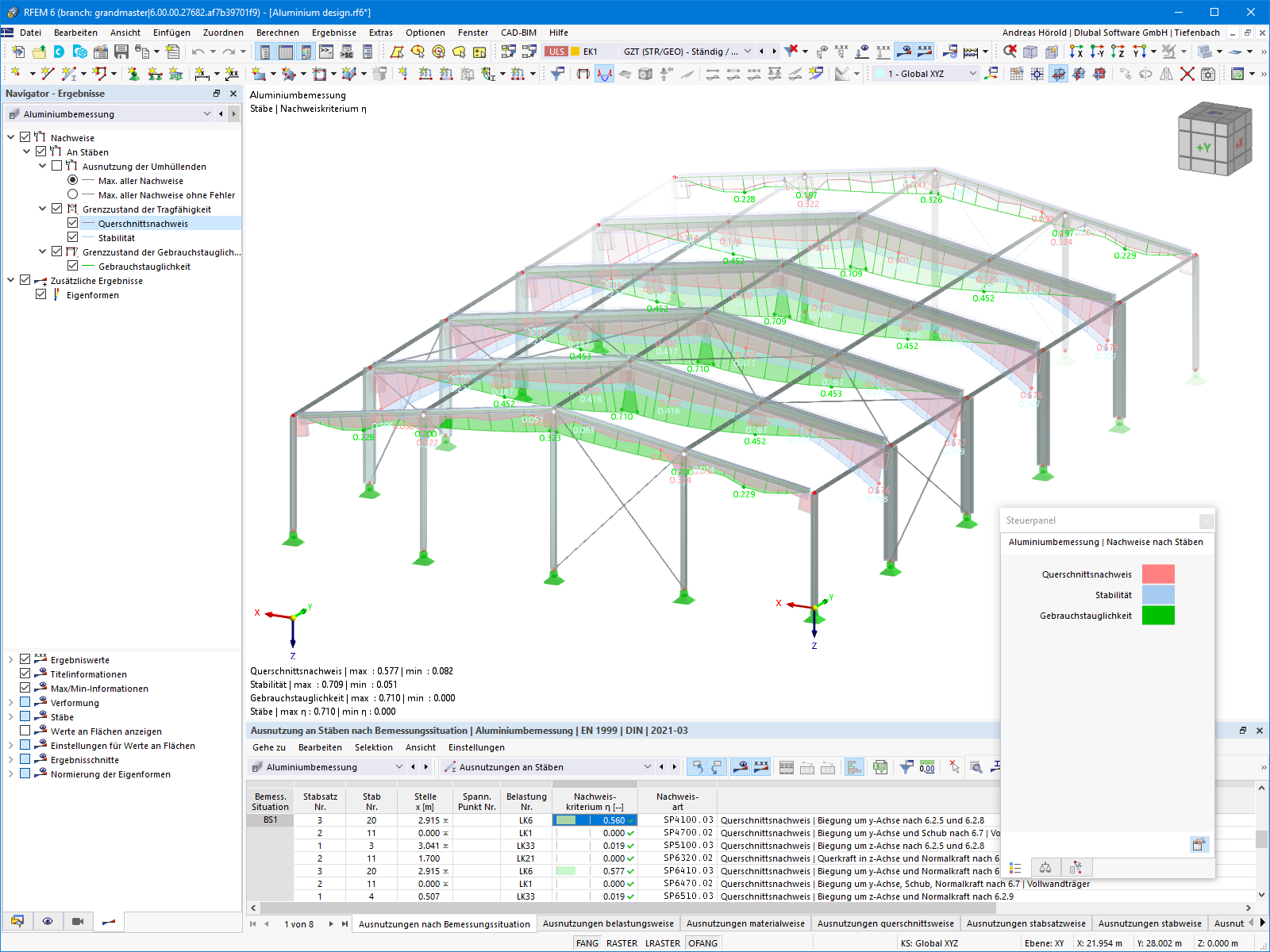

Využití graficky a v tabulkách
Grafické zobrazení rozložení napětí a vzorců pro analýzu únosnosti hliníkových součástí.
Hodnocení únosnosti a stability hliníkových konstrukcí je uvedeno v grafech a tabulkách. Rozložení napětí a návrhové vzorce jsou zobrazeny vizuálně, aby umožnily srozumitelnou analýzu. Podrobně jsou zobrazeny výsledky kontrol návrhu. Vstupní a výsledné údaje jsou zaznamenány v tiskovém protokolu. Uživatelé si mohou výstup výsledků přizpůsobit svým individuálním potřebám.
Používá se v
3D model
Specifikace
| Počet uzlů | 48 |
| Počet linií | 83 |
| Počet prutů | 83 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 13 |
| Počet kombinací zatížení | 68 |
| Počet kombinací výsledků | 2 |
| Celková hmotnost | 1,750 t |
| Rozměry (metrické) | 12,000 x 3,500 x 18,000 m |
| Rozměry (imperiální) | 39.37 x 11.48 x 59.06 feet |
