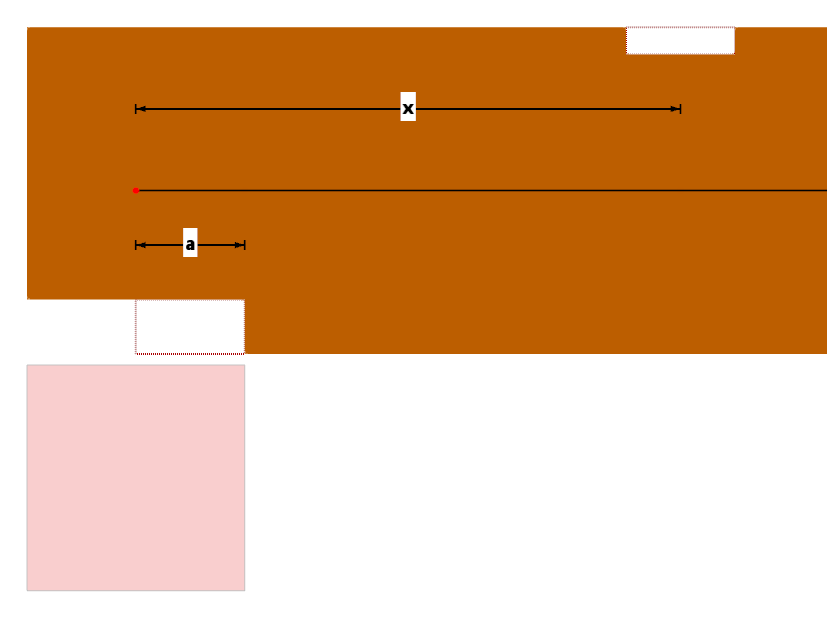

Nastavte x a délku a vybrání: Hnědý obrys = skutečný nosník | Červený uzel = začátek prutu | Černá čára = prut (statický systém)
Referenční délka výklenku a a místo výklenku x
Obrázek ilustruje vztah mezi délkou zářezu a a místem zářezu x v rámci statického systému. Tyto faktory vedou k lokálnímu zmenšení průřezu, které je rozhodující pro konstrukční integritu. Obrázek přitom zobrazuje přesné umístění a rozměr zářezu v technickém zobrazení.
