30.5.2024
027073

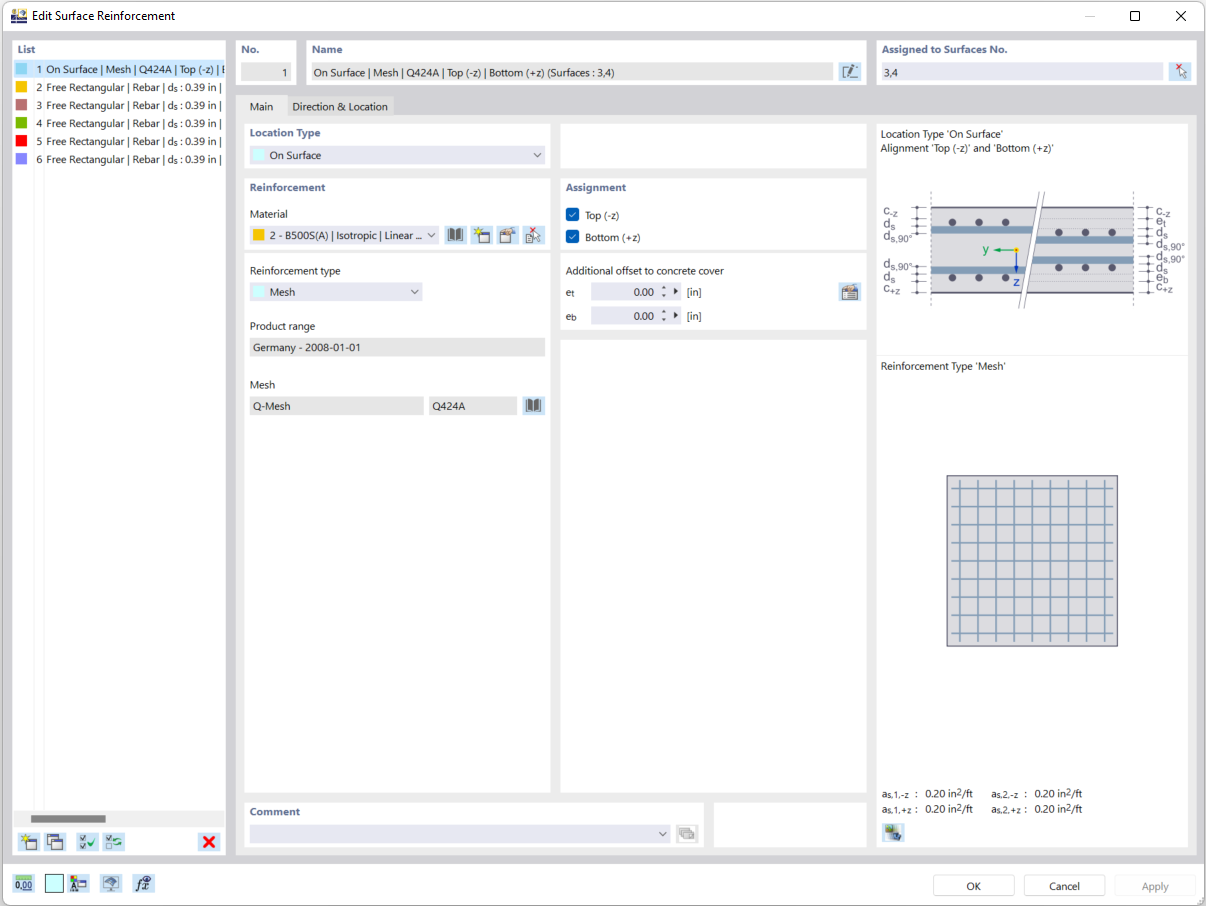

Zadání výztuže plochy

Navrhování betonových konstrukcí zobrazuje definici a úpravu prvků výztuže plochy. Výztuž lze kopírovat, zrcadlit a pootočit.
Obrázek ukazuje definici prvků pro návrh betonových konstrukcí na ploše, jak je lze zadat přímo do programu RFEM. Uživatelé mají možnost vybírat prvky výztuže plochy jednotlivě a používat různé editační funkce, jako je kopírování, zrcadlení nebo pootočení. Tyto funkce usnadňují přesné přizpůsobení a použití železobetonové výztuže na různé plochy.
Používá se v
26.3.2025
027074

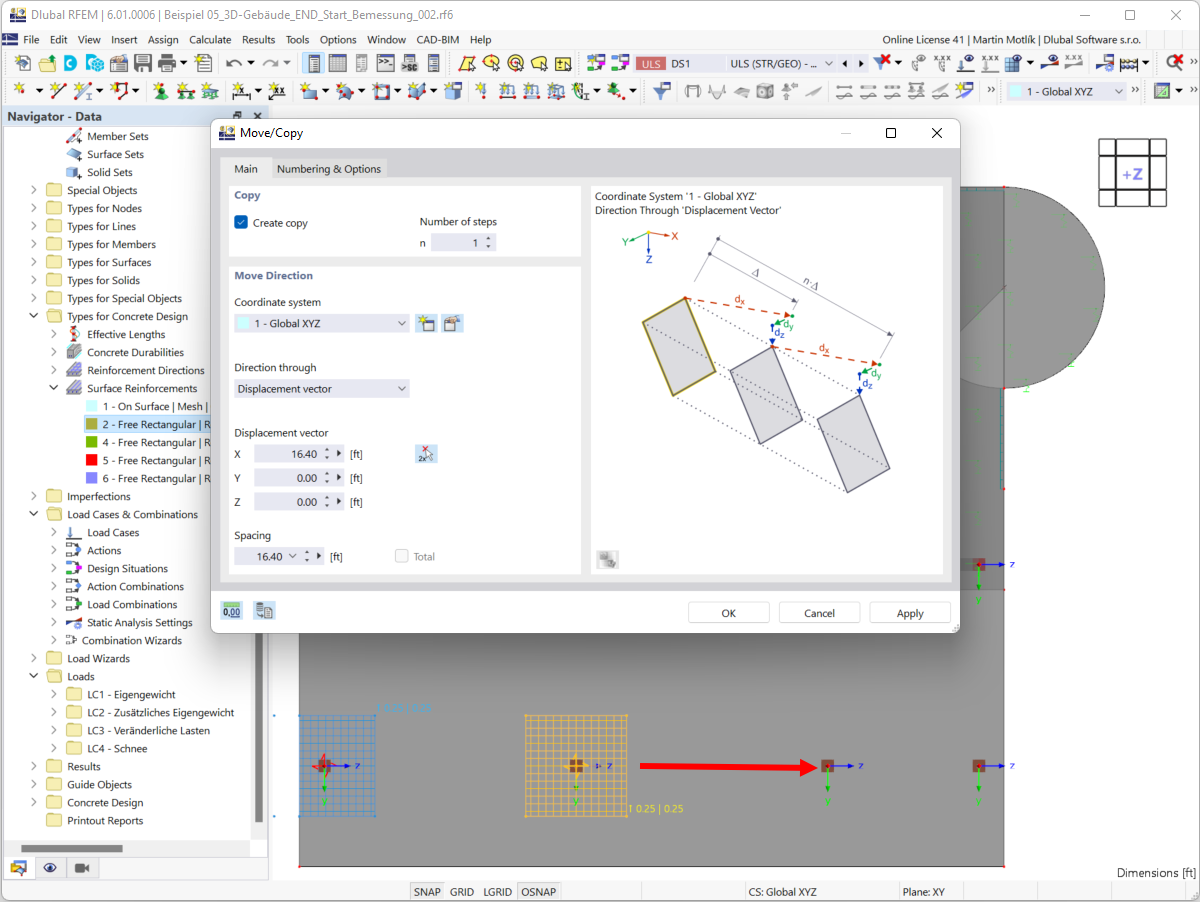

Kopírování výztuže plochy
Kopírování výztuže plošné v posouzení betonu umožňuje efektivní statické výpočty.
Obrázek ukazuje znak pro kopírování výztuže plochy v aplikaci navrhování betonových konstrukcí. Tento znak umožňuje inženýrům efektivně duplikovat stávající parametry výztuže z jedné plochy na druhou. To zjednodušuje a urychluje proces navrhování betonových konstrukcí.
26.3.2025
027076

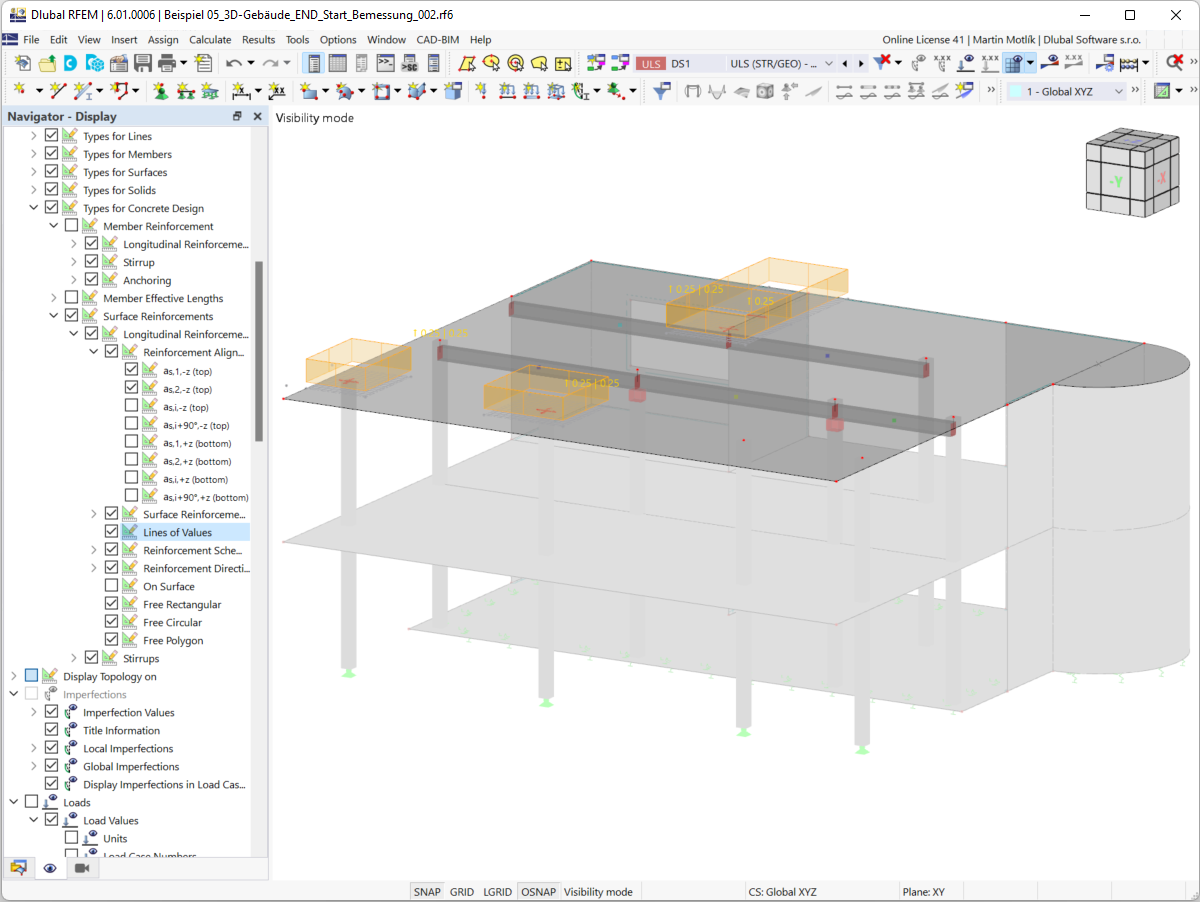

Plošná výztuž se zobrazením množství výztuže
Návrh výztuže s konkrétními množstvími při navrhování betonových konstrukcí.
Obrázek ukazuje detailní znázornění výztuže plošných prvků, přičemž specifické množství požadované výztuže je zřetelně zobrazeno v rámci posouzení betonu. Jsou znázorněny různé oblasti s různými hodnotami výztuže v ohybu a tahu navržené podle zatěžovacích požadavků.
26.3.2025
026973
Grafické zobrazení volného dodatečného vyztužení plochy
Graficky je znázorněna volná přídavná výztuž v betonových plochách pro návrh betonu.
Grafické znázornění ukazuje zobrazení dodatečné volné výztuže jako součásti výztuže plochy. To zahrnuje grafické zobrazení množství a rozložení výztuže pro podporu navrhování betonových konstrukcí. Toto vizuální zobrazení usnadňuje pochopení požadavků na výztuž u složitých inženýrských projektů.
3D model
Více o 3D modelu
Specifikace
Počet uzlů 72
Počet linií 92
Počet prutů 28
Počet ploch 17
Počet těles 0
Počet zatěžovacích stavů 4
Počet kombinací zatížení 22
Počet kombinací výsledků 0
Celková hmotnost 412,224 t
Rozměry (metrické) 13,500 x 6,500 x 16,000 m
Rozměry (imperiální) 44.29 x 21.33 x 52.49 feet
