Valená klenba s radiálním ztužením - Analýza
Valená klenba s půlválcovým tvarem a posouzením radiálních výztuh se zadanými rozměry.

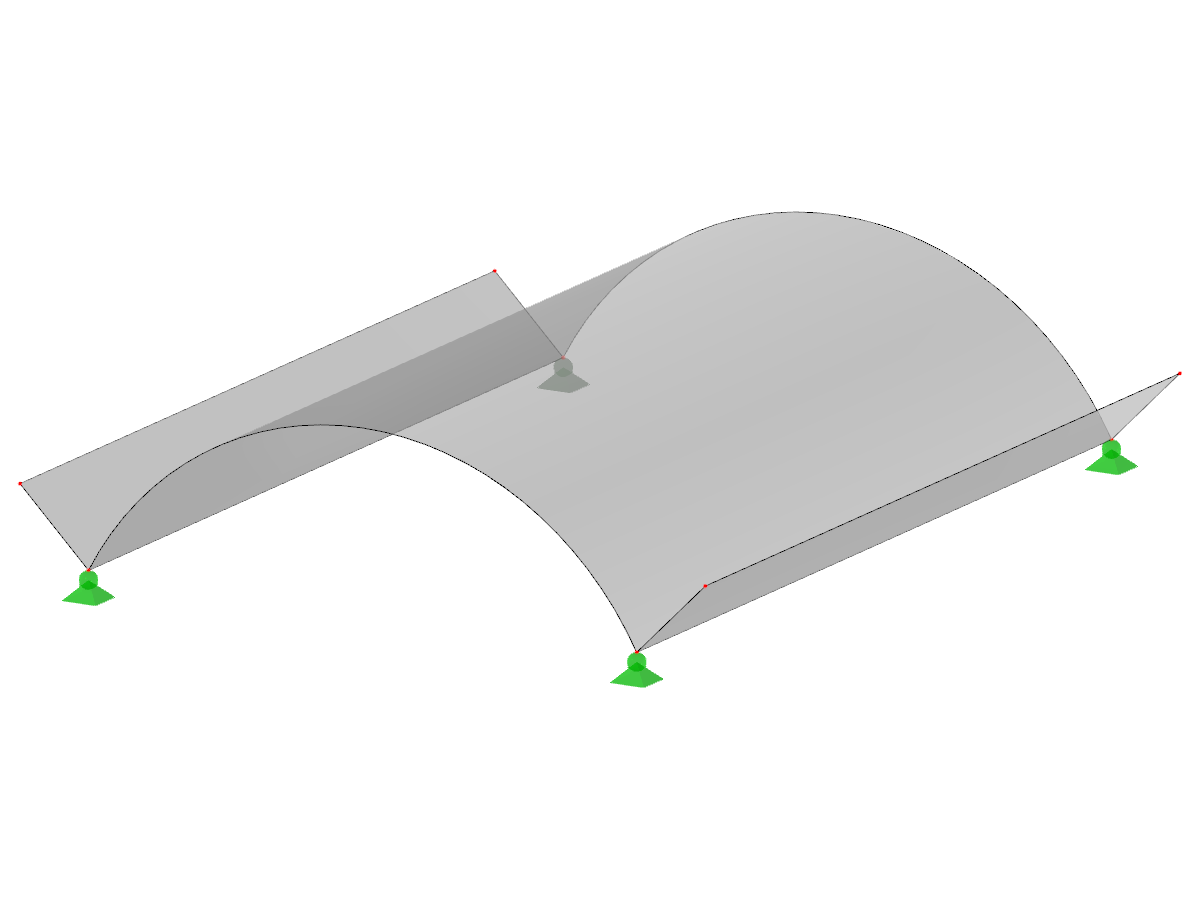

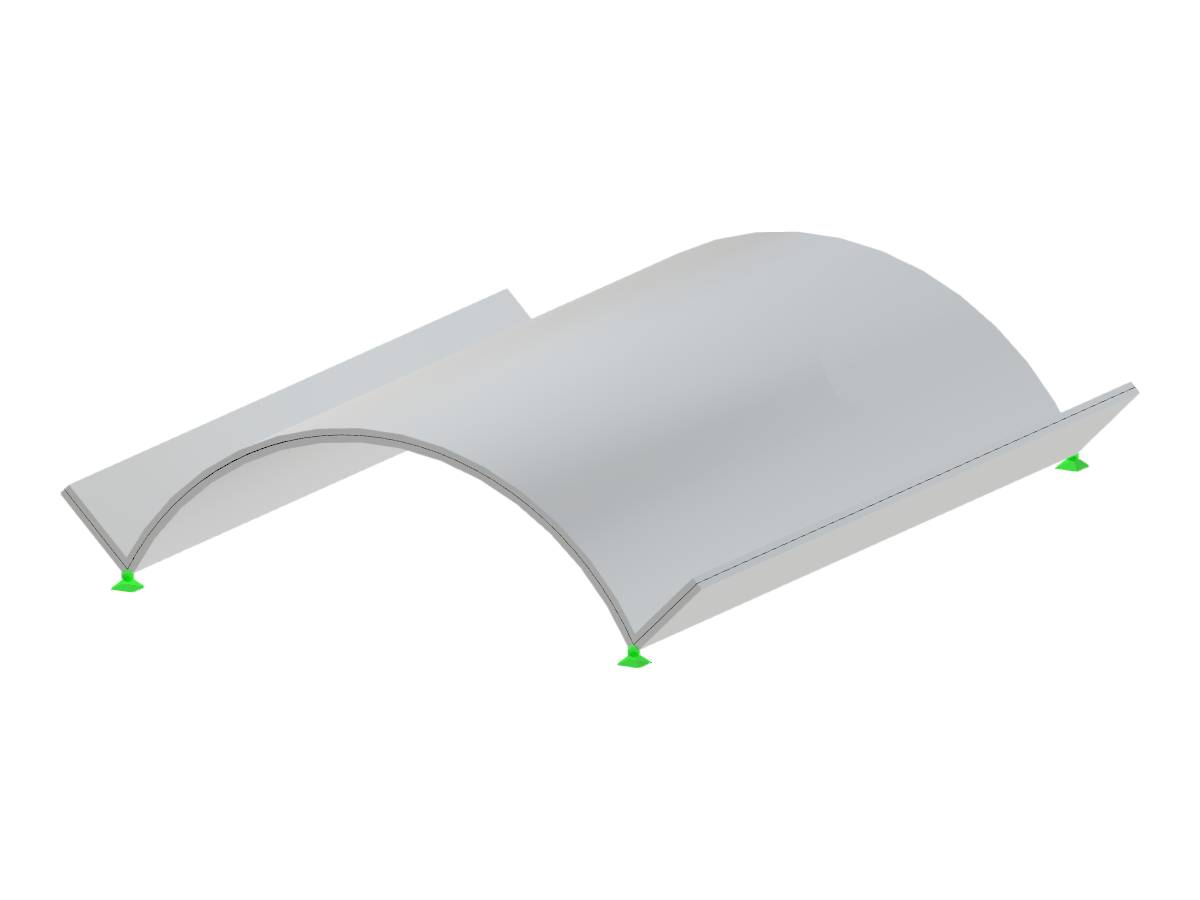

Obrázek znázorňuje konstrukci valené klenby charakterizované poloválcovým tvarem a radiálními výztuhami. Geometrické parametry jsou podrobně popsány pomocí výšky a poloměru. Výztuhy jsou specifikovány délkou, svislým průmětem a půdorysným průmětem. Návrh demonstruje technické konstrukční aspekty relevantní pro inženýrské účely.
Používá se v
3D model
Specifikace
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 8 |
| Počet linií | 10 |
| Počet prutů | 0 |
| Počet ploch | 3 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 9,471 t |
| Rozměry (metrické) | 5,000 x 1,200 x 6,000 m |
| Rozměry (imperiální) | 16.4 x 3.94 x 19.69 feet |
