21.11.2022
035637

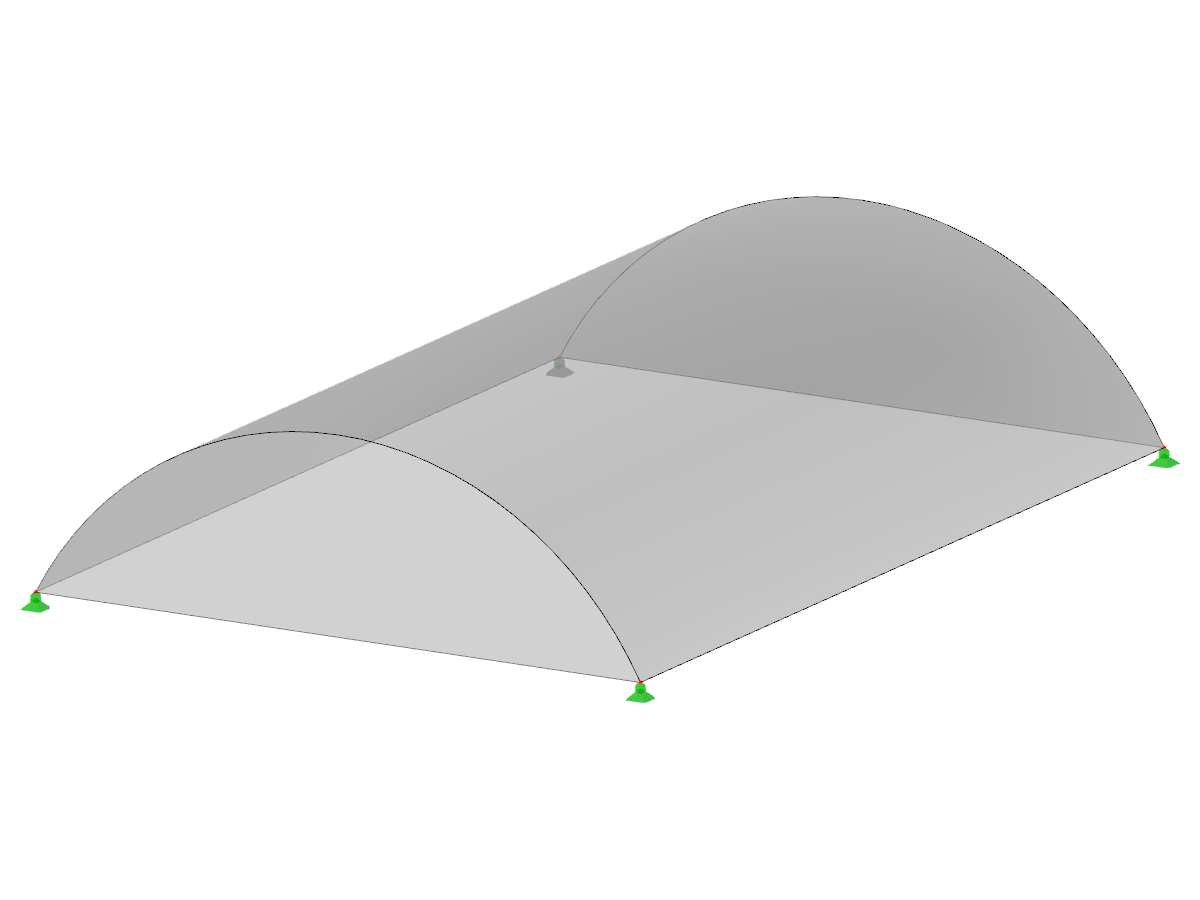

Valená klenba s geometrií diafragmy

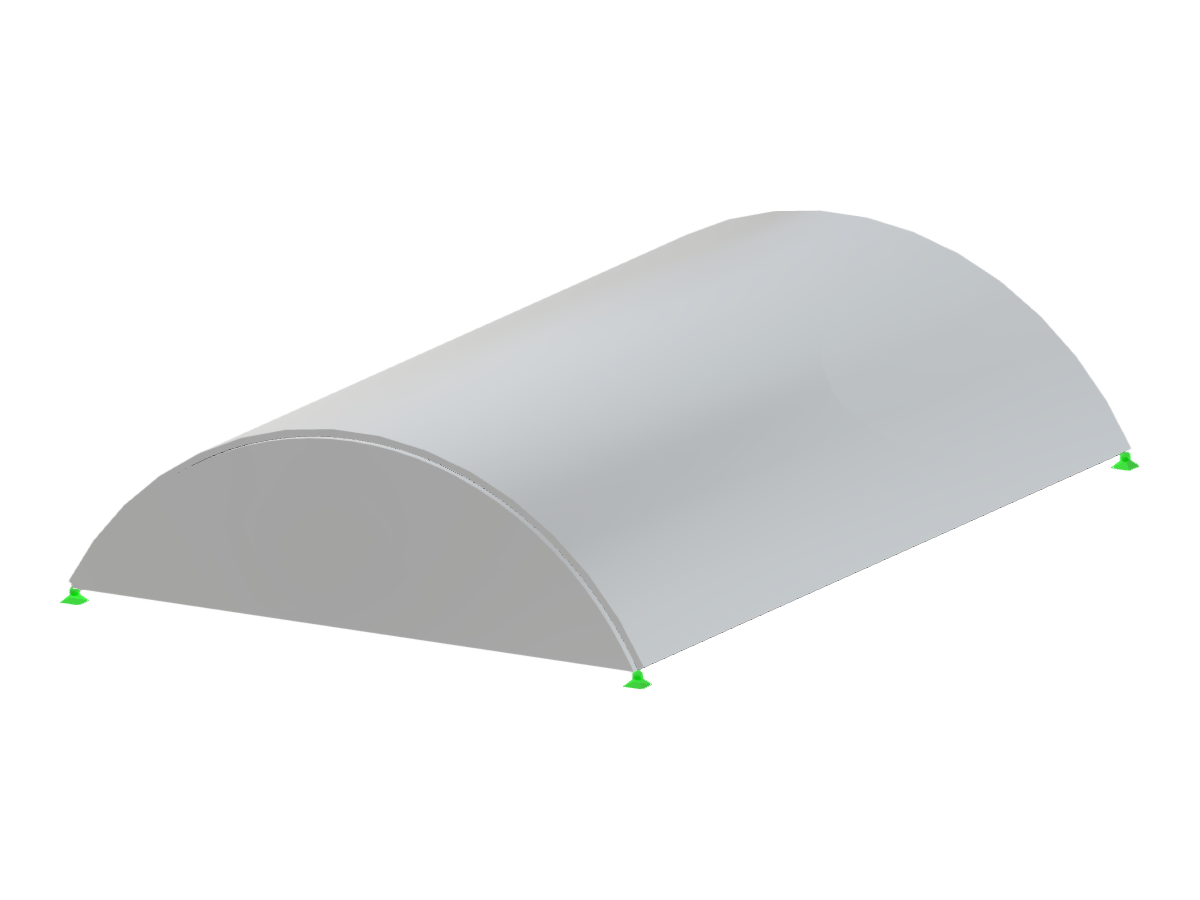

Detailní pohled na poloválcovou valenou klenbu s geometrií diafragmatu definovanou výškou a poloměrem.
Obrázek znázorňuje půlválcovou valenou klenbu charakterizovanou membránovou geometrií. Geometrie klenby je definována pomocí její výšky a poloměru, což znázorňuje hladký, půlkruhový oblouk. Návrh nosných konstrukcí zdůrazňuje integraci membránových prvků, které zajišťují stabilitu a podporu. Tato konfigurace se často používá v architektuře a konstrukčním inženýrství k dosažení efektivního průběhu zatížení.
Používá se v
3D model
Specifikace
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 4 |
| Počet linií | 6 |
| Počet prutů | 0 |
| Počet ploch | 3 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 9,059 t |
| Rozměry (metrické) | 4,000 x 1,200 x 6,000 m |
| Rozměry (imperiální) | 13.12 x 3.94 x 19.69 feet |
