Hypar skořepinové konstrukce nad obdélníkovými půdorysy

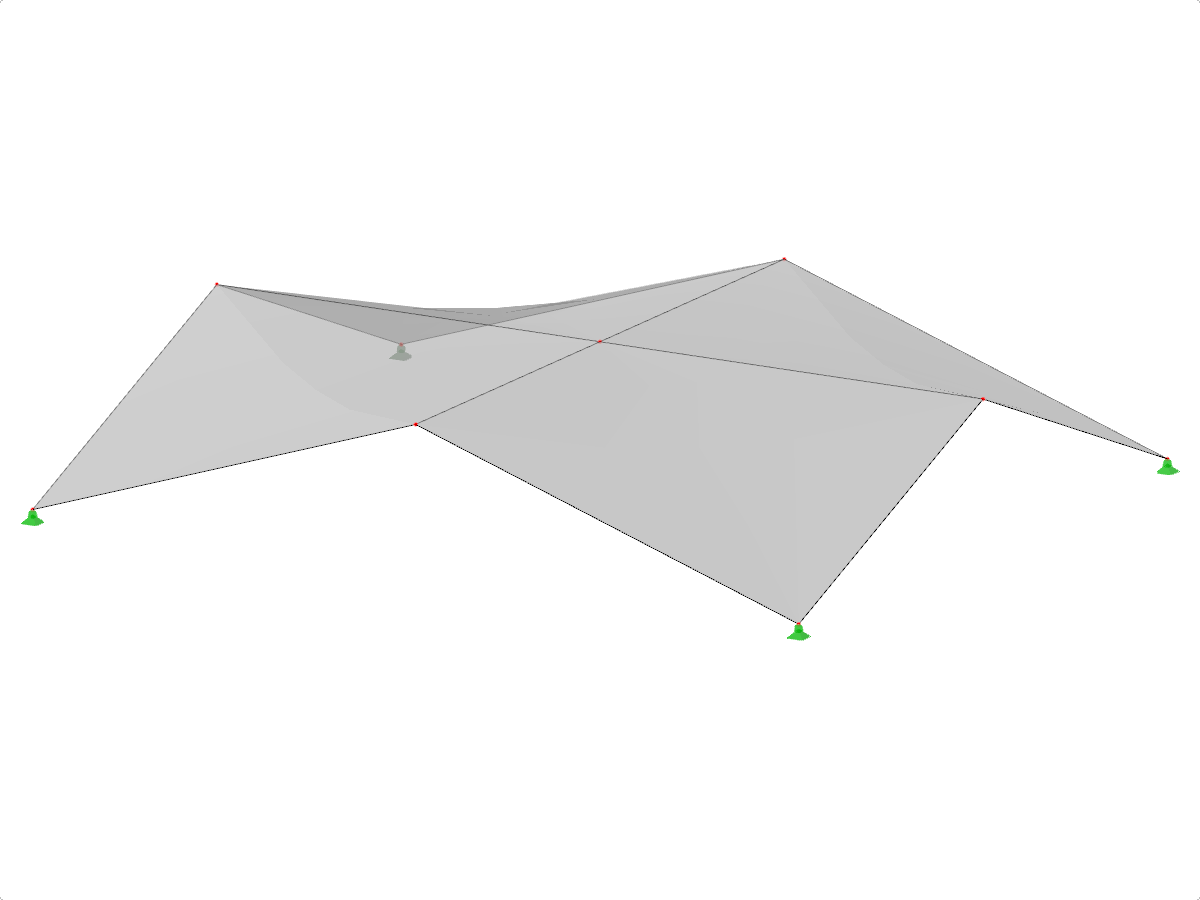

Skořepinové konstrukce antiklastického tvaru se čtyřmi protínajícími se hyparovými plochami nad obdélníkovým půdorysem. Všechny křížové lomy jsou vyrovnány v jedné úrovni.

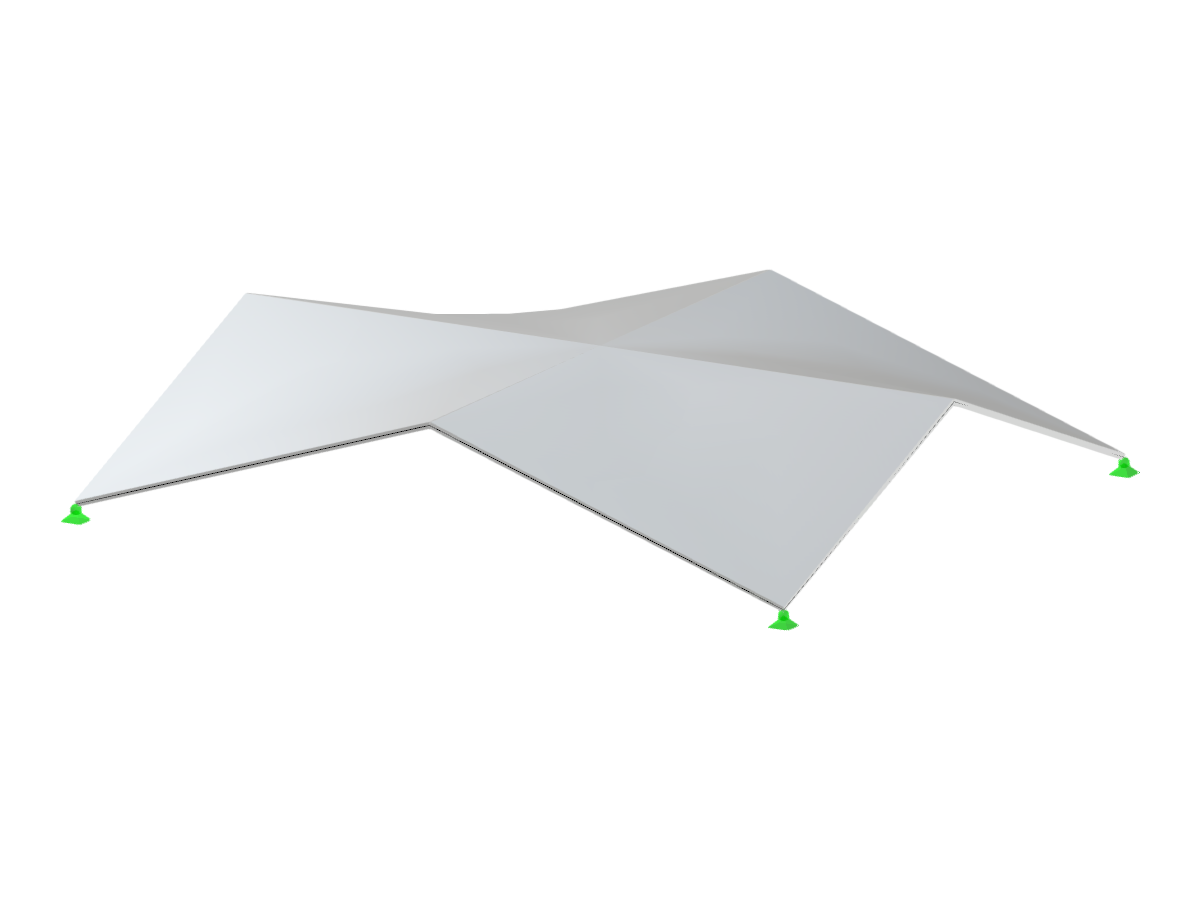

Tento obrázek představuje antiklastické skořepinové konstrukce, zobrazující čtyři hyperbolické paraboloidy ("hypar") nad obdélníkovým půdorysem. Návrh zdůrazňuje, že všechny příčné lomy se vyskytují v jedné úrovni, což dokazuje jednotnost geometrického uspořádání. Uspořádání ilustruje architektonickou inovaci při vytváření složitých tvarů pomocí jednoduchých geometrických principů.
Používá se v
3D model
Více o 3D modelu
Specifikace
Dynamicky upravitelné parametry bloku
Počet uzlů 9
Počet linií 12
Počet prutů 0
Počet ploch 4
Počet těles 0
Počet zatěžovacích stavů 1
Počet kombinací zatížení 0
Počet kombinací výsledků 0
Celková hmotnost 31,315 t
Rozměry (metrické) 12,000 x 2,000 x 10,000 m
Rozměry (imperiální) 39.37 x 6.56 x 32.81 feet
