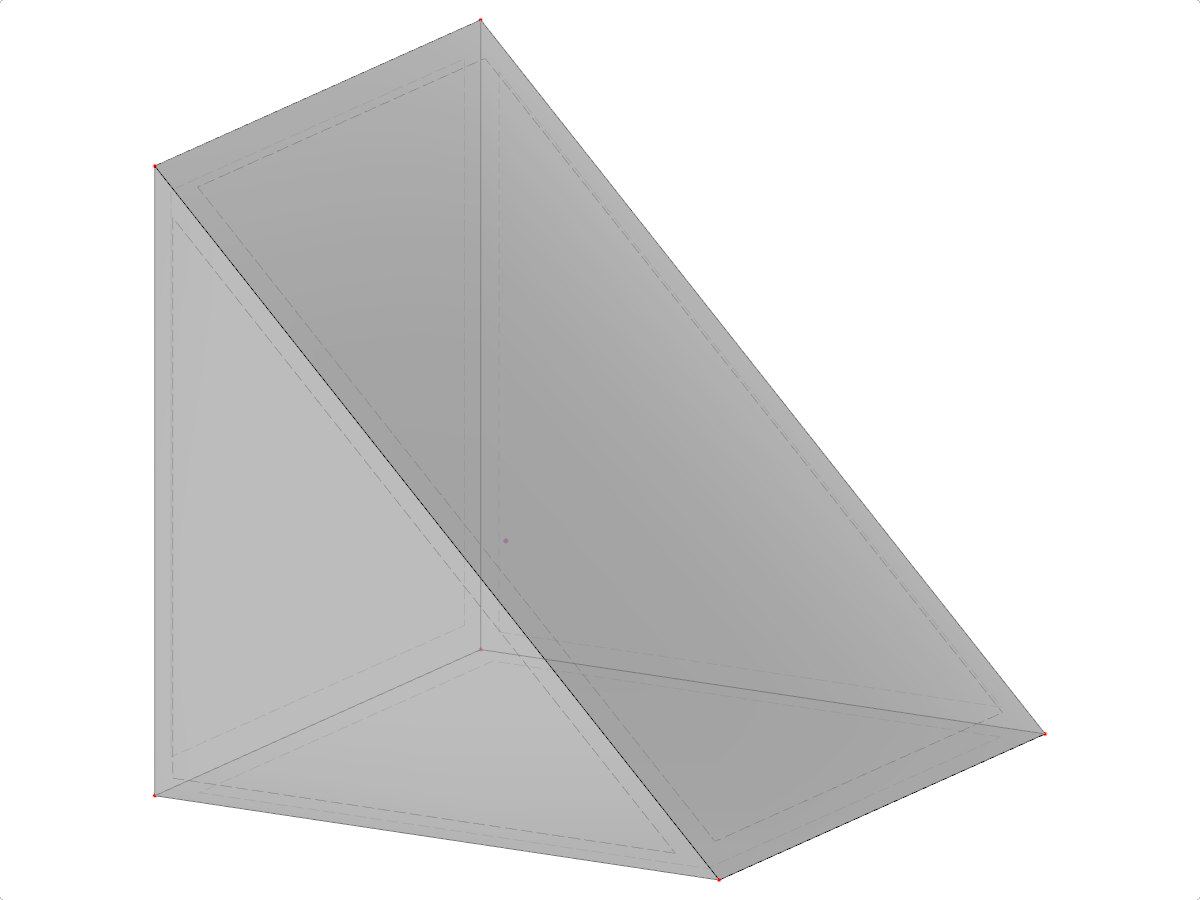

Trojúhelníkový hranol – konstrukční model

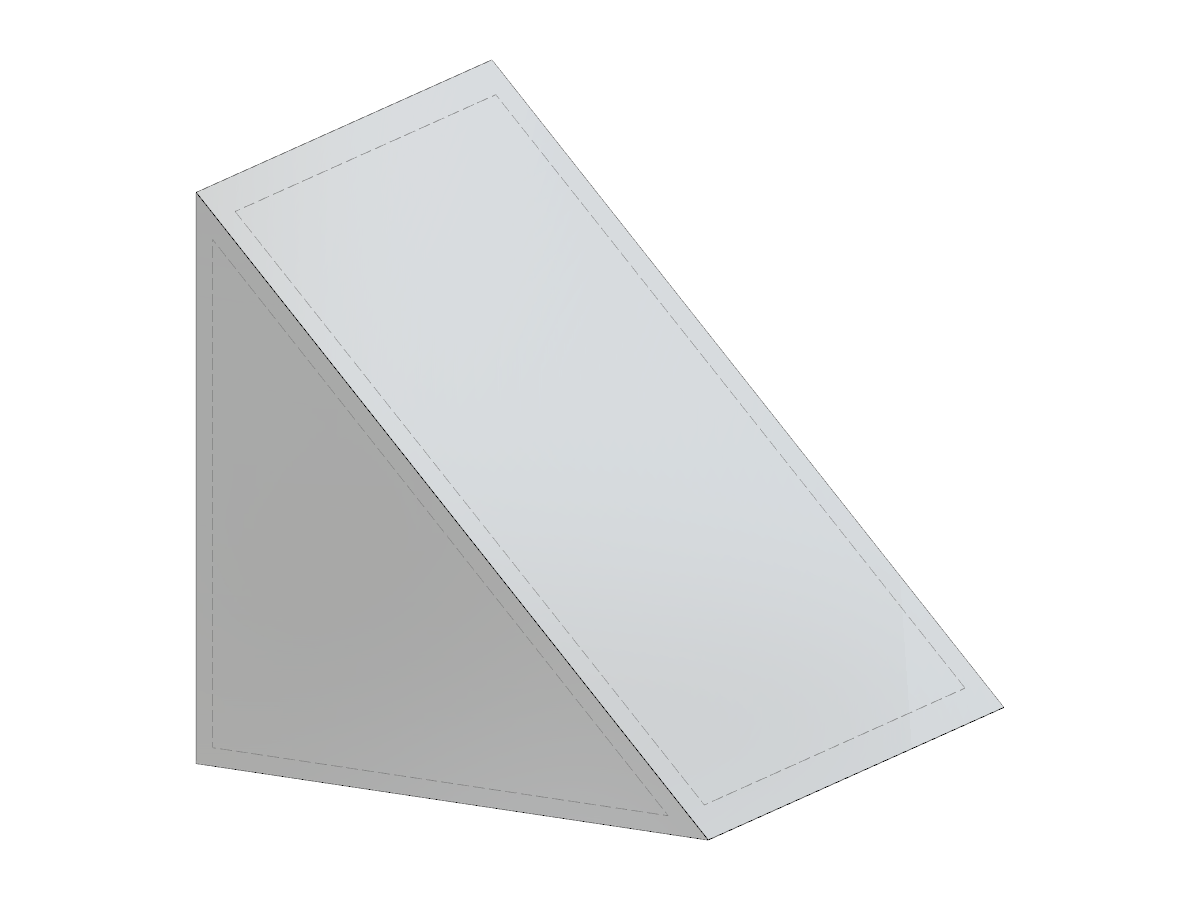

Detailní pohled na konstrukci trojúhelníkového hranolu s vyznačením geometrických rozměrů a rozložení zatížení.
Obrázek představuje detailní model trojúhelníkového hranolu použitého při statické analýze. Tento model zdůrazňuje geometrické rozměry a ilustruje, jak jsou zatížení rozložena napříč konstrukcí. Vizuální zobrazení napomáhá porozumění cestám zatížení a potenciálním kritickým bodům napětí v konstrukci. Tento typ modelu je zásadní pro zajištění integrity konstrukce a optimalizaci návrhových parametrů.
Používá se v
3D model
Specifikace
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 6 |
| Počet linií | 9 |
| Počet prutů | 0 |
| Počet ploch | 5 |
| Počet těles | 1 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 80,000 t |
| Rozměry (metrické) | 4,000 x 4,000 x 4,000 m |
| Rozměry (imperiální) | 13.12 x 13.12 x 13.12 feet |
