Konzolový nosník s I-profilem

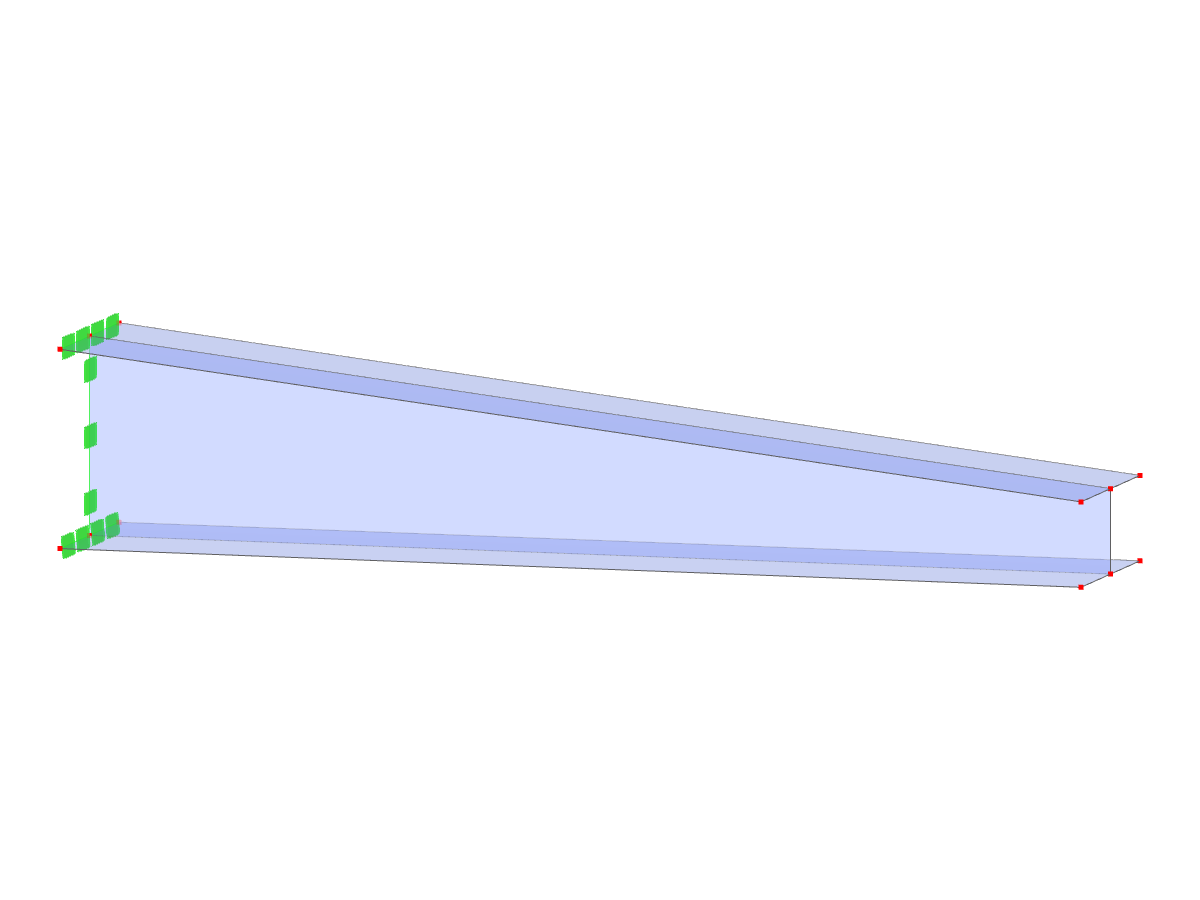

Konzolový nosník vytvořený pomocí ploch s konfigurací I-profilu v softwaru pro statickou analýzu.

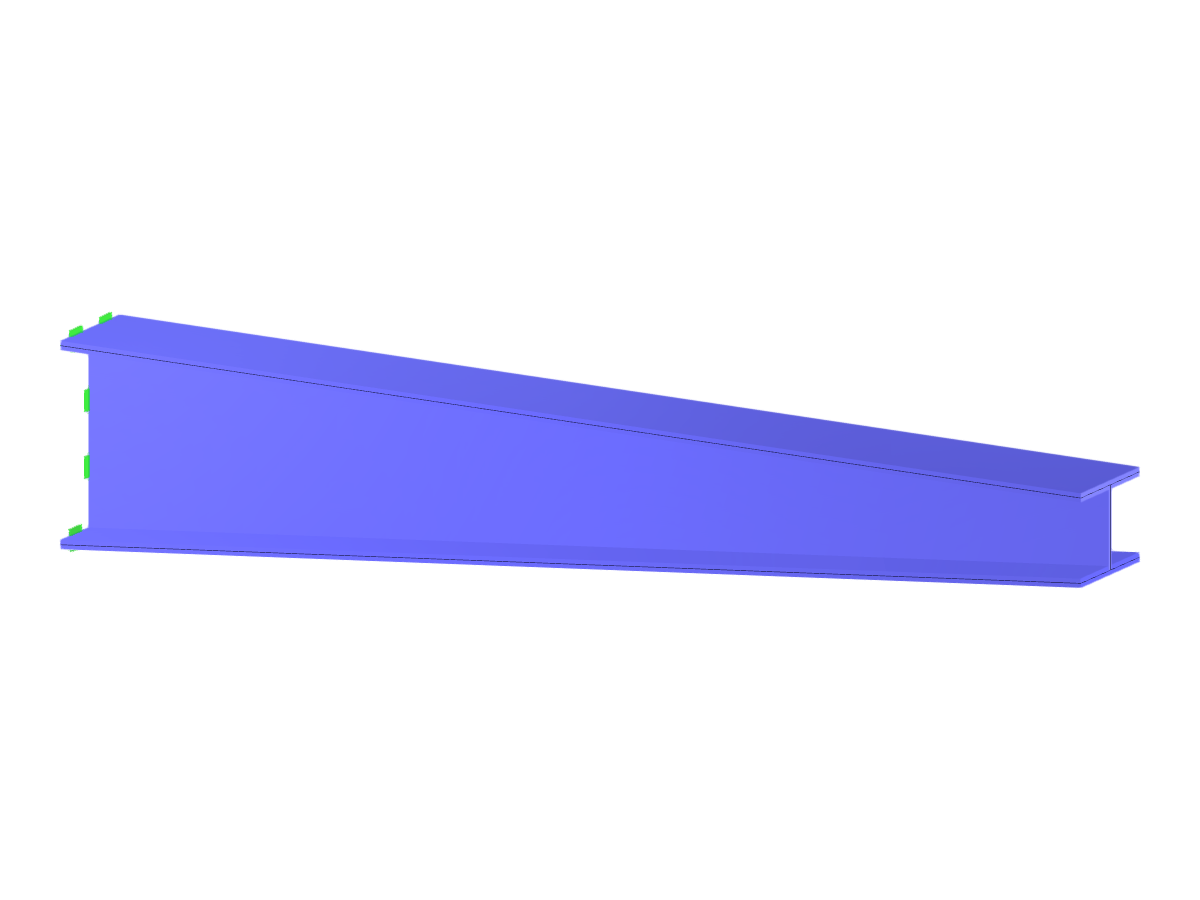

Obrázek zobrazuje konzolový nosník navržený s I-profilem vytvořeným pomocí technik povrchového modelování. Model demonstruje konstrukční vlastnosti a chování konzoly za specifických podmínek. Pravděpodobně zdůrazňuje rozložení napětí a deformační vzory typické pro takový konstrukční prvek. V samotném obrázku nejsou uvedeny žádné další kontextové podrobnosti nebo pozadí.
Používá se v
3D model
Specifikace
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 12 |
| Počet linií | 16 |
| Počet prutů | 0 |
| Počet ploch | 5 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 3 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,140 t |
| Rozměry (metrické) | 2,000 x 0,350 x 0,200 m |
| Rozměry (imperiální) | 6.56 x 1.15 x 0.66 feet |
