Konzola s obdélníkovými profilovými plochami

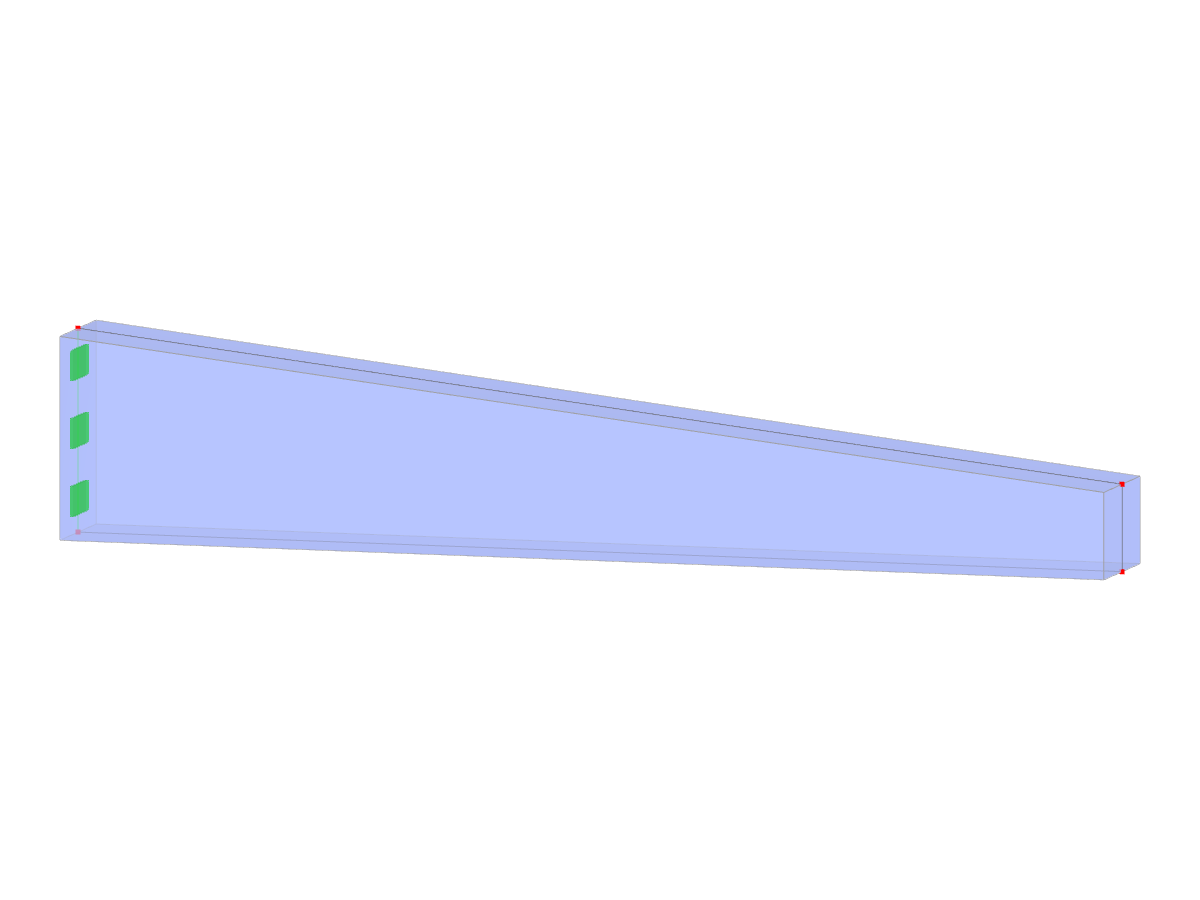

Inženýrský obrázek znázorňující konzolovou konstrukci vytvořenou z ploch s obdélníkovým profilem.
Obrázek znázorňuje konzolovou konstrukci navrženou pomocí ploch, charakterizovanou výrazným obdélníkovým profilem. Tento inženýrský model demonstruje aplikaci technik modelování ploch pro konstrukční prvky se zaměřením na únosnost a materiálovou efektivitu.
Používá se v
3D model
Specifikace
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 4 |
| Počet linií | 4 |
| Počet prutů | 0 |
| Počet ploch | 1 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 3 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,471 t |
| Rozměry (metrické) | 2,000 x 0,350 x 0,000 m |
| Rozměry (imperiální) | 6.56 x 1.15 x 0 feet |
