Konzola s otvorem ve stojině a plochami T-profilu
Konzolová konstrukce s T-profilem s otvorem ve stojině, vytvořená pomocí ploch.

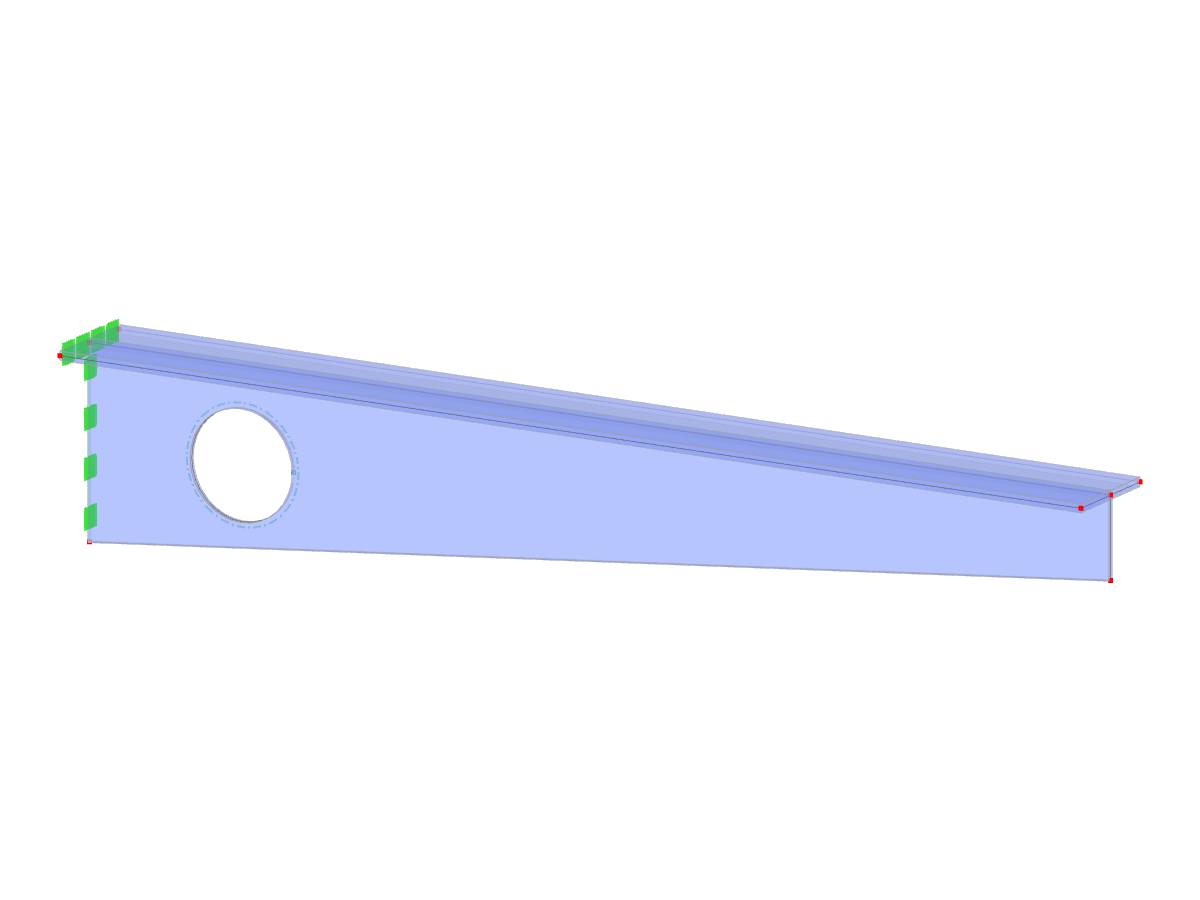

Obrázek znázorňuje konzolovou konstrukci složenou z plošných prvků. Je na něm T-profil s výrazným otvorem ve stojině, který představuje běžný konstrukční přístup ke snížení spotřeby materiálu při zachování strukturální integrity. Tento otvor může sloužit funkčním účelům, jako je snížení hmotnosti nebo umožnění průchodu instalací.
Používá se v
3D model
Specifikace
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 9 |
| Počet linií | 11 |
| Počet prutů | 0 |
| Počet ploch | 3 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 3 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,087 t |
| Rozměry (metrické) | 2,000 x 0,350 x 0,200 m |
| Rozměry (imperiální) | 6.56 x 1.15 x 0.66 feet |
