Posouzení tlakové nádoby s torisférickým dnem

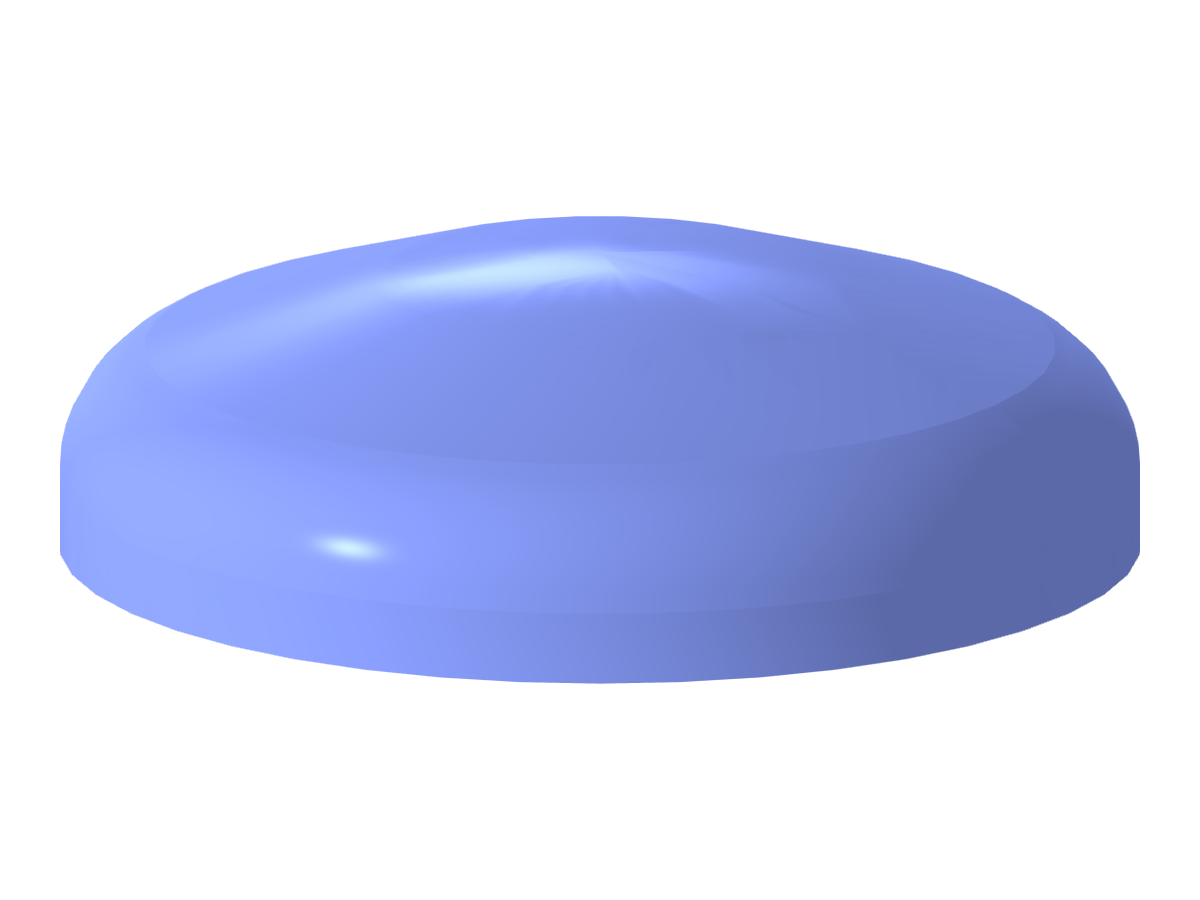

Torispherical head of a steel pressure vessel showing stress analysis.
Torické dno ocelové tlakové nádoby zobrazující analýzu napětí.
Obrázek znázorňuje ocelové klenuté dno, klíčovou součást tlakové nádoby. Ilustruje návrh nosných konstrukcí a rozložení napětí, které jsou nedílnou součástí funkcionality nádoby. Tyto součásti jsou nezbytné pro zajištění tlakové izolace a integrity konstrukce. Návrh zahrnuje přesný výpočet a výběr materiálu pro účinné odolávání vnitřním tlakům.
Používá se v
3D model
Specifikace
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 4 |
| Počet linií | 6 |
| Počet prutů | 0 |
| Počet ploch | 3 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 8,149 t |
| Rozměry (metrické) | 2,900 x 0,784 x 2,900 m |
| Rozměry (imperiální) | 9.51 x 2.57 x 9.51 feet |
