Betonové schodiště s dvojitým nosníkem

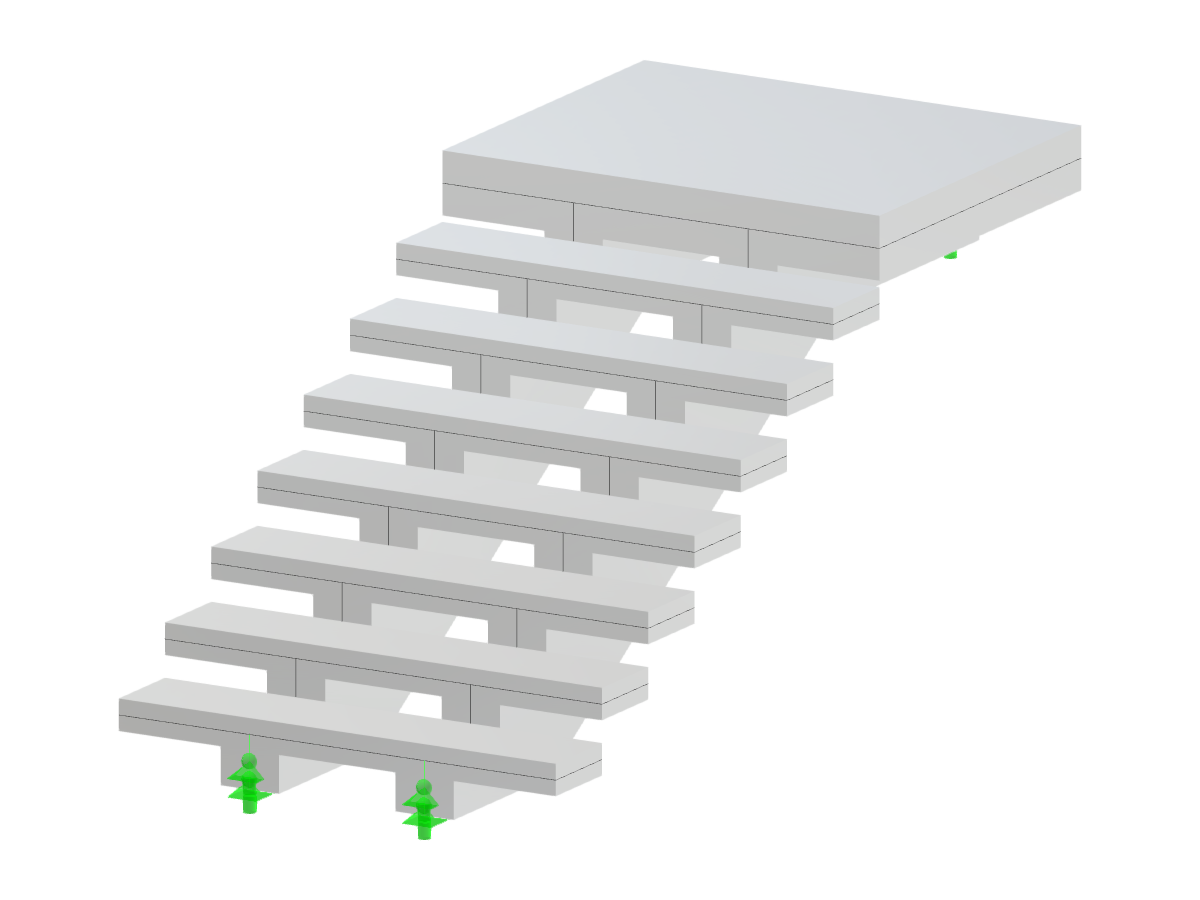

Betonové jednoramenné schodiště s dvojitým nosným trámem zajišťujícím podporu a stabilitu.

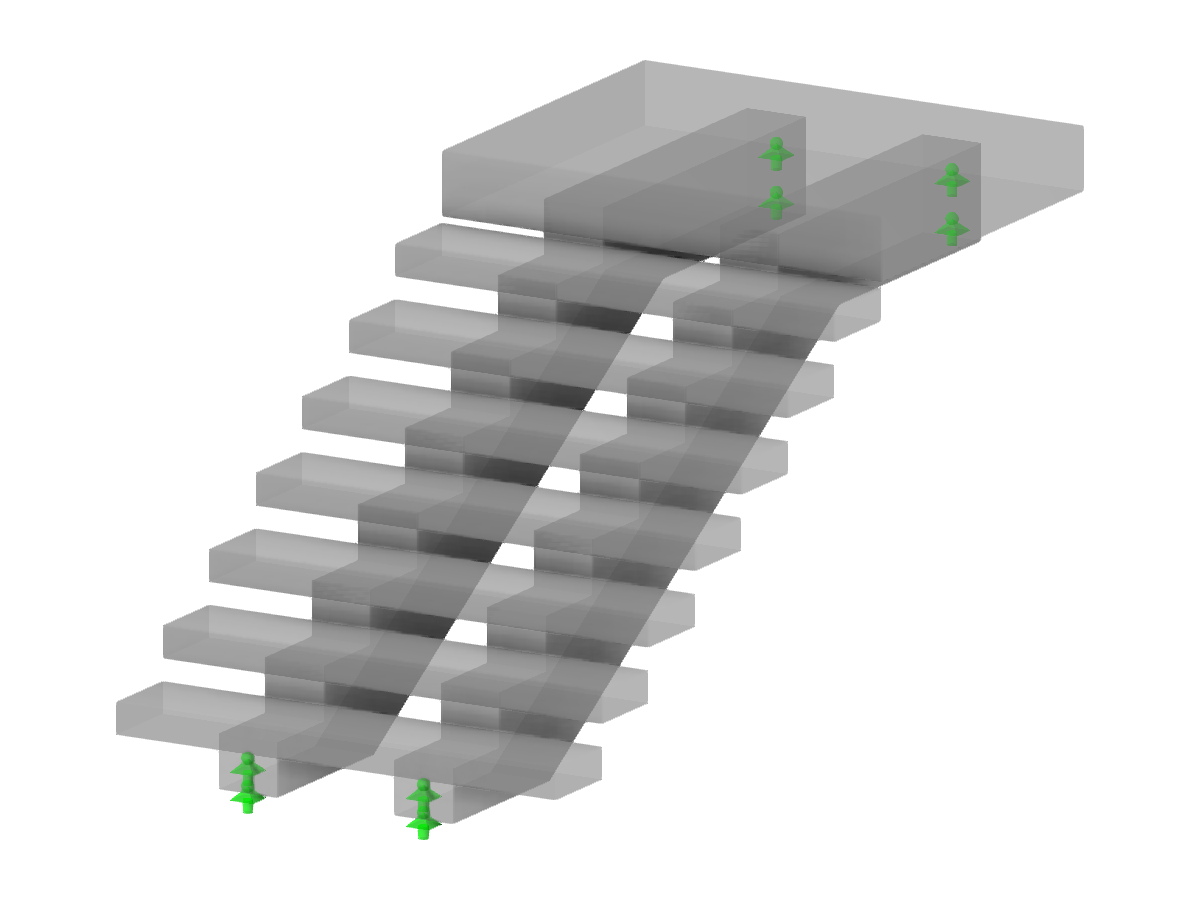

Tento obrázek znázorňuje betonové přímé schodiště podepřené dvojicí nosníků podél středu. Nosník probíhá pod schodišťovými stupni a je účinně ukotven k okolní konstrukci. Toto posouzení zajišťuje jak stabilitu, tak konstrukční podporu schodiště, čímž zvyšuje jeho trvanlivost a funkcionalitu. Tato konfigurace je typická v moderním schodišťovém inženýrství pro své efektivní rozložení zatížení.
Používá se v
3D model
Specifikace
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 72 |
| Počet linií | 72 |
| Počet prutů | 0 |
| Počet ploch | 10 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 2,764 t |
| Rozměry (metrické) | 1,500 x 1,360 x 3,125 m |
| Rozměry (imperiální) | 4.92 x 4.46 x 10.25 feet |
