Vytvoření obloukové linie v detailu

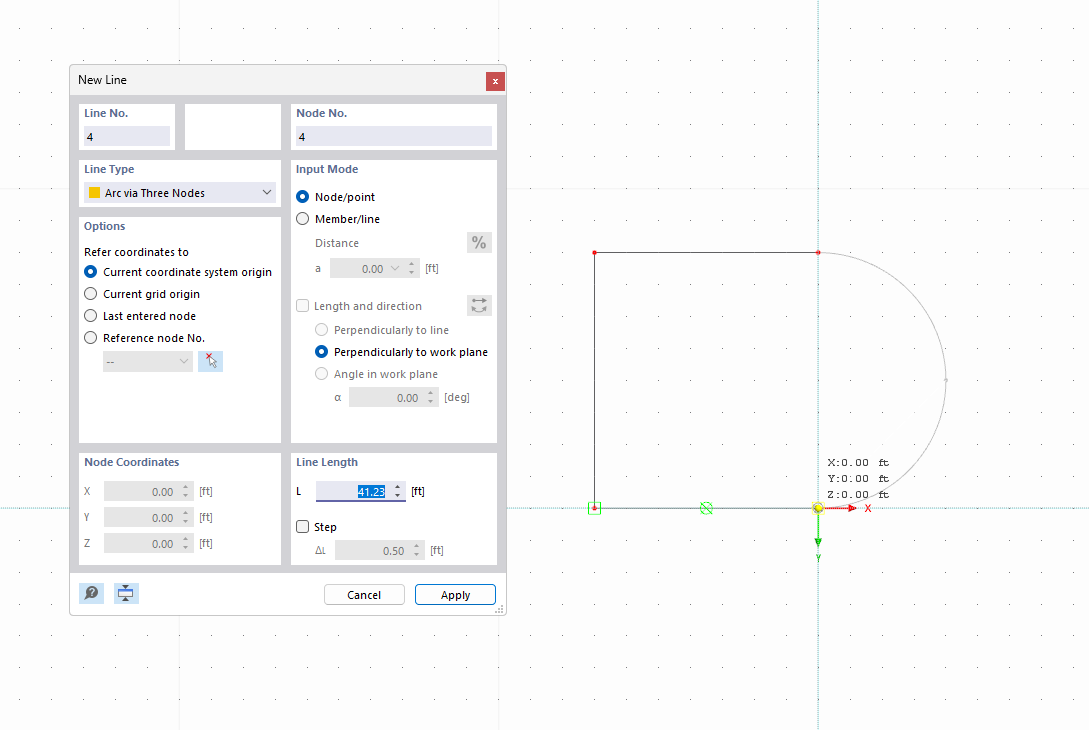

Ilustrace konstrukce obloukové linky v rámci stavebního projektu s konkrétními parametry pro určení jejího tvaru.
Obrázek ukazuje vytvoření obloukové čáry, která bude použita v konstrukčním procesu. Jsou znázorněny technické parametry pro návrh obloukové linie, které umožňují jejich začlenění do inženýrského projektu. Jsou představeny různé pohledy a technické detaily, které přispívají ke konečnému návrhu.
