Ocelový příhradový nosník s parametrickou analýzou
Ocelový příhradový nosník s parametrickými detaily a analýzou

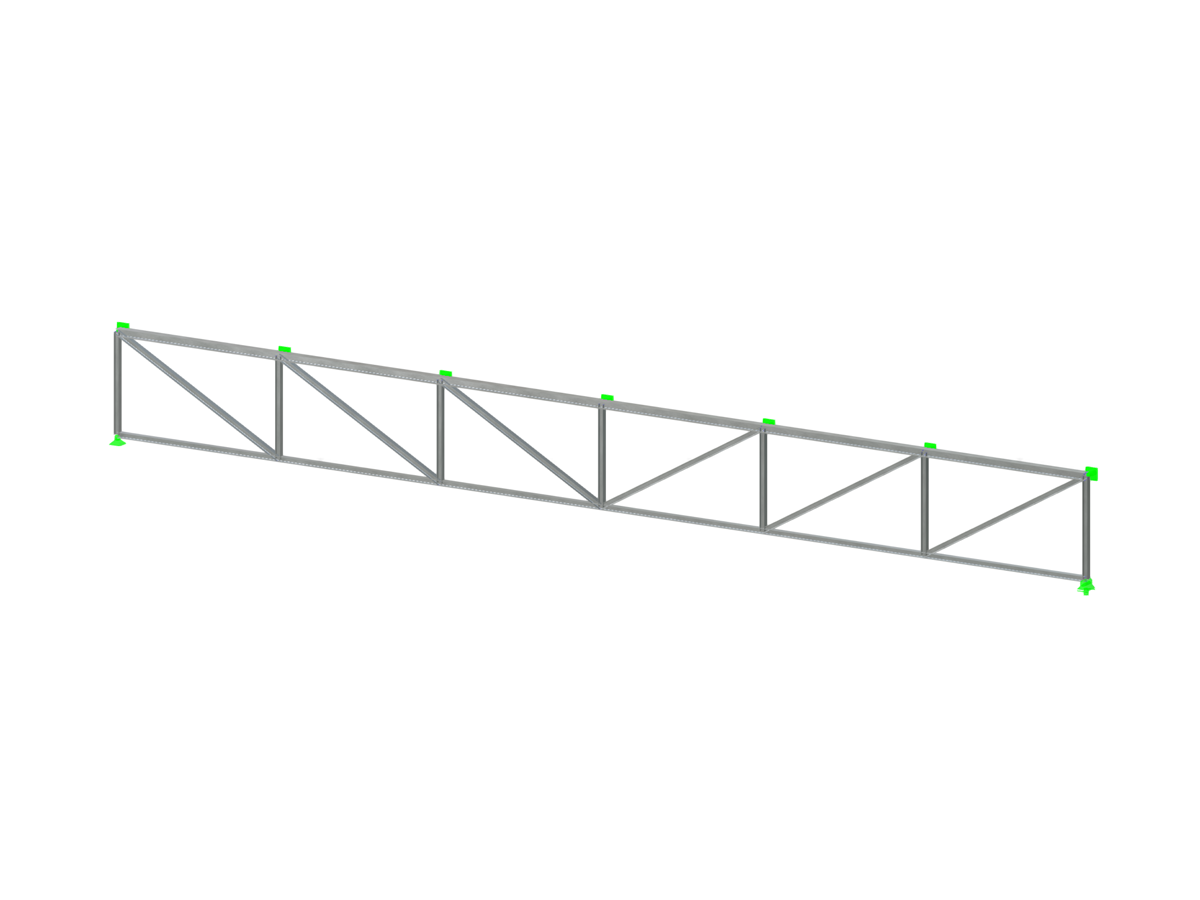

Obrázek ukazuje ocelový příhradový nosník, který byl modelován se specifickými parametry. Konstrukce se skládá z řady diagonálních a horizontálních prutů, které účinně rozkládají zatížení. V softwaru Dlubal lze takové příhradové nosníky parametricky analyzovat, aby bylo možné zajistit optimální využití materiálu a únosnost. Tato funkce umožňuje inženýrům simulovat různá postupy a optimalizovat konstrukční chování.
Používá se v
3D model
Specifikace
| Počet uzlů | 14 |
| Počet linií | 25 |
| Počet prutů | 25 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 2 |
| Počet kombinací zatížení | 4 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 1,625 t |
| Rozměry (metrické) | 21,000 x 2,000 x 0,000 m |
| Rozměry (imperiální) | 68.9 x 6.56 x 0 feet |
