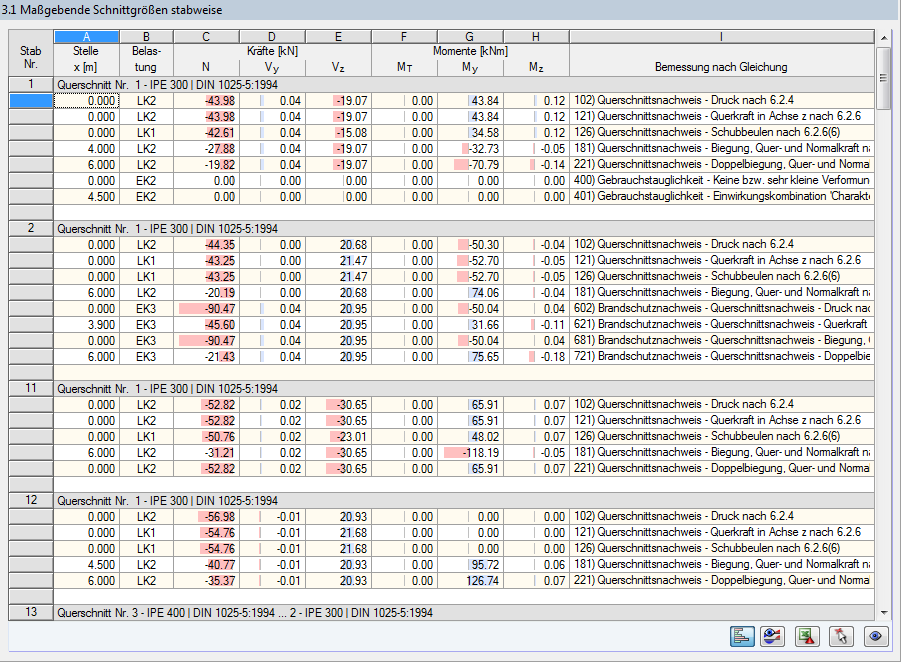

Obrázek 4.11 Okno 3.1 Rozhodující vnitřní síly po prutech
Zobrazení rozhodujících vnitřních sil prutu s tučně zvýrazněnými konstrukčními a technickými detaily.
Obrázek zobrazuje komplexní technické zobrazení rozhodujících vnitřních sil po prutech. Tyto vnitřní síly jsou rozhodující pro statickou analýzu a posouzení únosnosti konstrukce. Čísla označují konkrétní hodnoty, které jsou důležité pro vyhodnocení chování po prutech. Výrazné barvy rozlišují různé reakční zatížení a zatížení.
