Nevyztužený šroubový přípoj čelní deskou

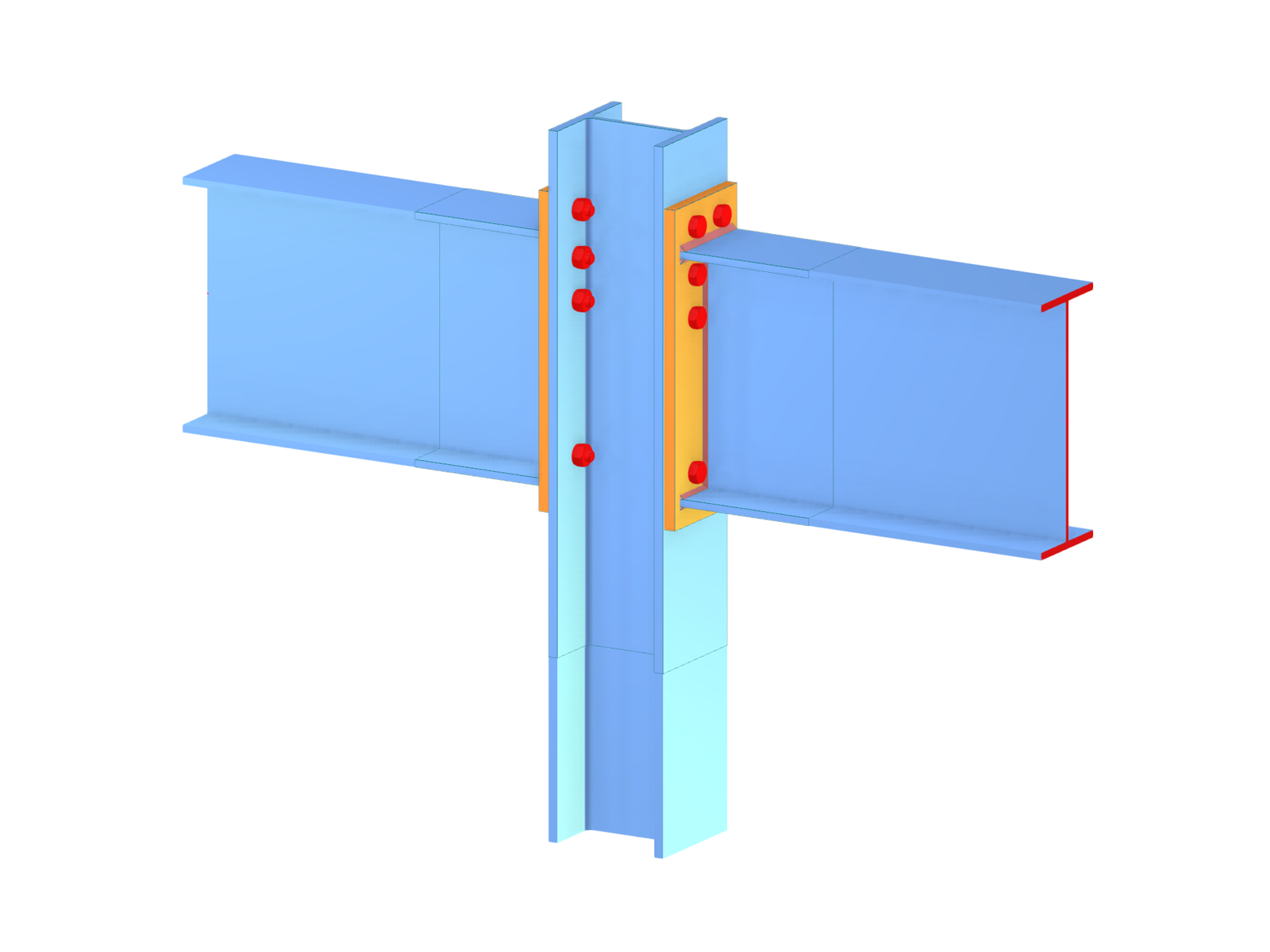

Model 005595 | Obrázek znázorňuje nevyztužený šroubový přípoj čelní deskou používaný v přípojích ocelových konstrukcí.
Obrázek znázorňuje konstrukci a montáž nevyztuženého šroubového přípoj čelní deskou. Podrobně ukazuje geometrické uspořádání a rozměry důležité pro správné vytvoření spoje v ocelových konstrukcích. Šroubové spoje, jako je tento, jsou rozhodující pro přenos zatížení ve vícepodlažních budovách a průmyslových konstrukcích. Obrázek demonstruje praktičnost a jednoduchost konfigurace, která je důležitá pro statickou únosnost.
Používá se v

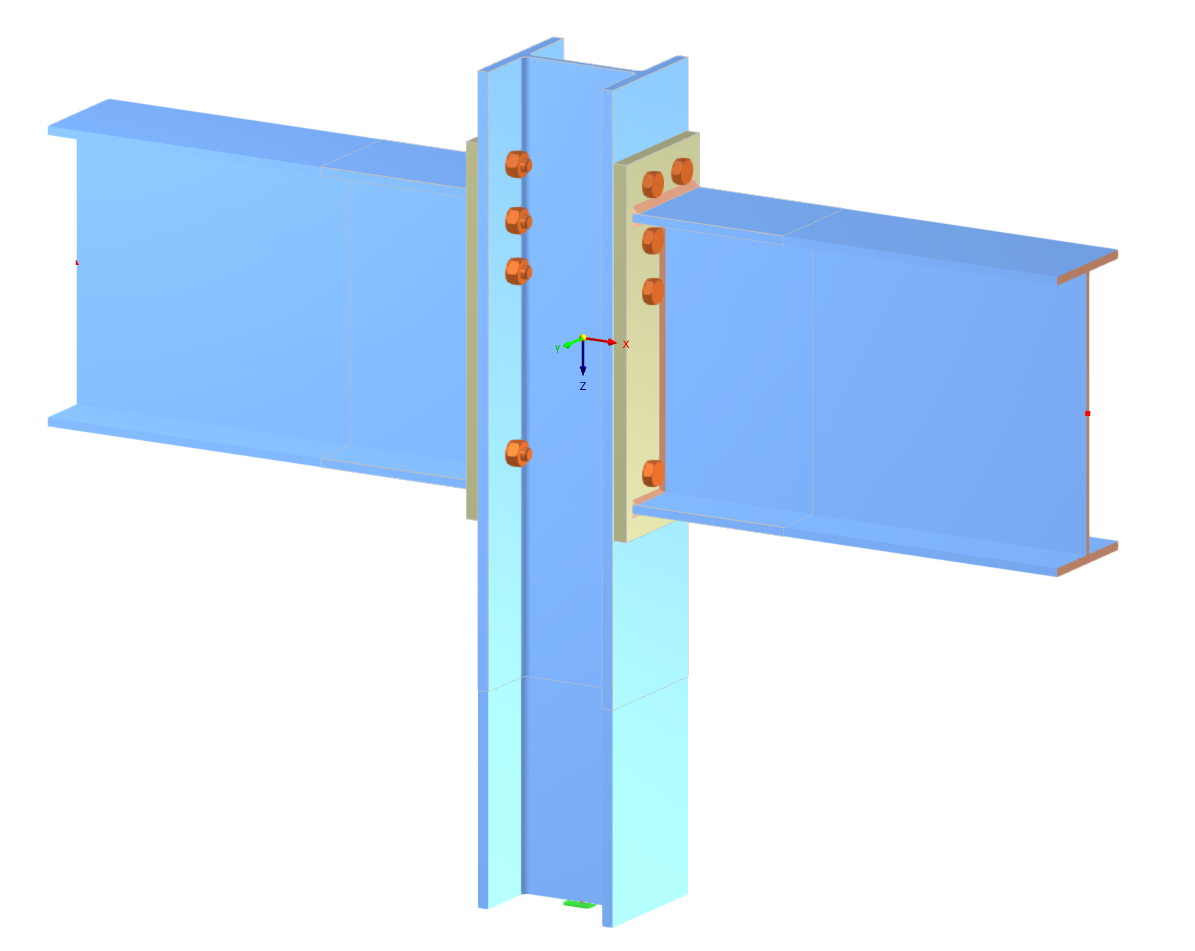

3D model
Specifikace
| Počet uzlů | 4 |
| Počet linií | 3 |
| Počet prutů | 3 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 1 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,144 t |
| Rozměry (metrické) | 2,000 x 1,000 x 0,000 m |
| Rozměry (imperiální) | 6.56 x 3.28 x 0 feet |
