Ocelový výsuvný nos pro mostní estakádu

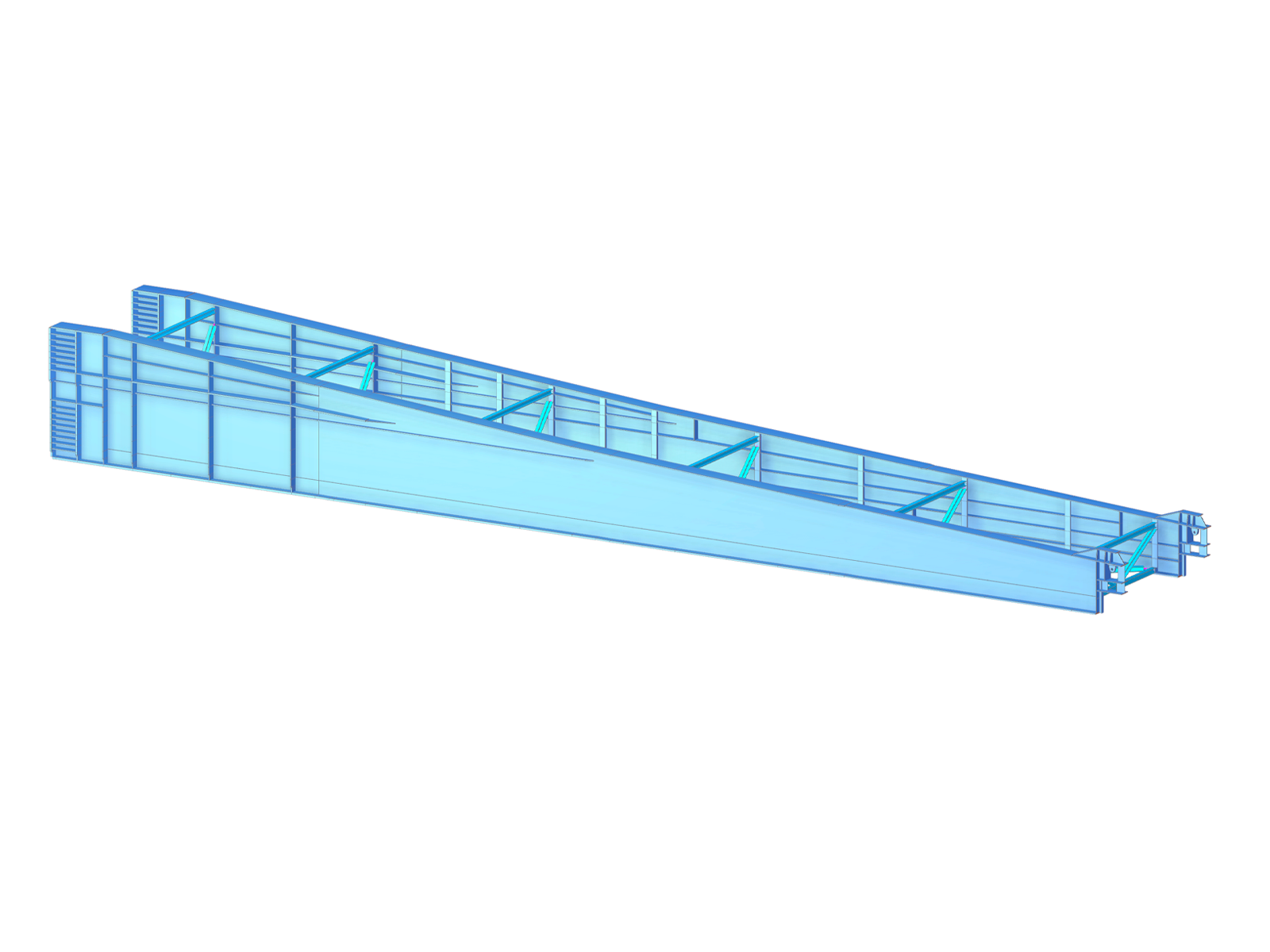

Ocelový výsuvný nos navržený pro podélný výsun betonové komory mostní estakády na dálnici D35 v České republice.
Ocelový výsuvný nos je speciálně navržen pro podélný výsun betonové komory na mostní estakádě dálnice D35 v České republice.
Design nosu umožňuje jeho další využití v obdobných stavebních projektech s možností rozměrových variací. Pro návrh byl použit prutový a stěno-prutový prostorový model zpracovaný pomocí programů SHAPE-THIN 8 a RFEM.
Výpočetní model vytvořili Ing. Petr Nečesal, Ing. David Marván a společnost PIS PECHAL, s.r.o.
Používá se v
3D model
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
Více o 3D modelu
Specifikace
| Počet uzlů | 744 |
| Počet linií | 1140 |
| Počet prutů | 978 |
| Počet ploch | 20 |
| Počet zatěžovacích stavů | 172 |
| Počet kombinací zatížení | 135 |
| Počet kombinací výsledků | 5 |
| Celková hmotnost | 111,432 t |
| Rozměry (metrické) | 40,420 x 5,400 x 4,467 m |
| Rozměry (imperiální) | 132.61 x 17.72 x 14.66 feet |
| Verze programu | 5.36.01 |
