Tvar vybočení ocelového nosu mostní estakády

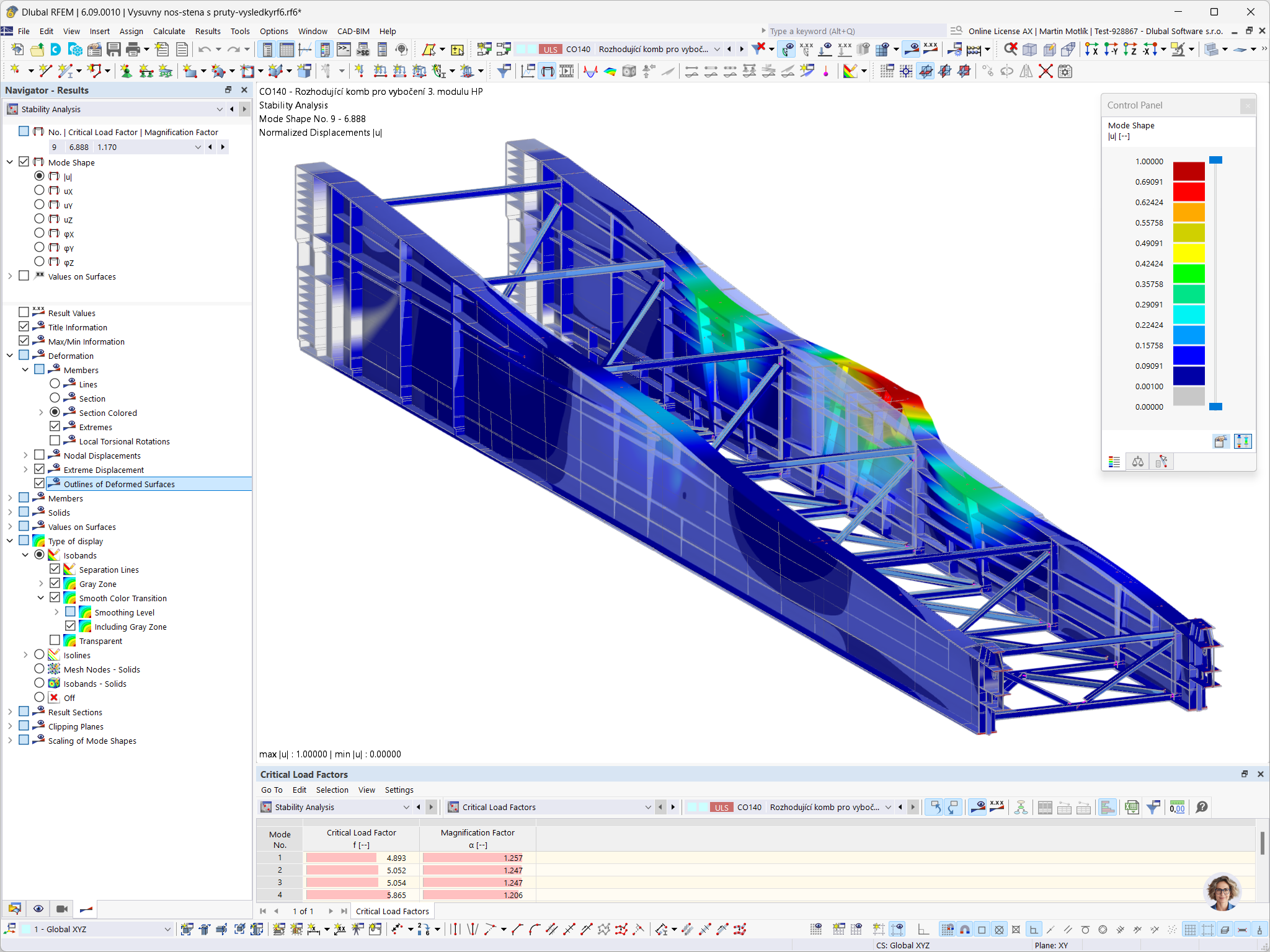

Kritický tvar vybočení ocelového výsuvného nosu pro mostní estakádu ve 3. modulu.
Model ve RFEM zobrazuje ocelový výsuvný nos mostní estakády. Kritický tvar vybočení konstrukce je zobrazen ve třetím modulu. Pro analýzu je použit add-on Stabilitní analýzy, který pomáhá identifikovat a vizualizovat instability konstrukce při zatížení. Výpočetní model vytvořili Ing. Petr Nečesal, Ing. David Marván a společnost PIS PECHAL, s.r.o.
3D model
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
Více o 3D modelu
Specifikace
| Počet uzlů | 744 |
| Počet linií | 1140 |
| Počet prutů | 978 |
| Počet ploch | 20 |
| Počet zatěžovacích stavů | 172 |
| Počet kombinací zatížení | 135 |
| Počet kombinací výsledků | 5 |
| Celková hmotnost | 111,432 t |
| Rozměry (metrické) | 40,420 x 5,400 x 4,467 m |
| Rozměry (imperiální) | 132.61 x 17.72 x 14.66 feet |
| Verze programu | 5.36.01 |
