Ocelový výsuvný nos mostní estakády s vyobrazením napětí
Ocelový výsuvný nos na mostní estakádě s nelineárním napětím.

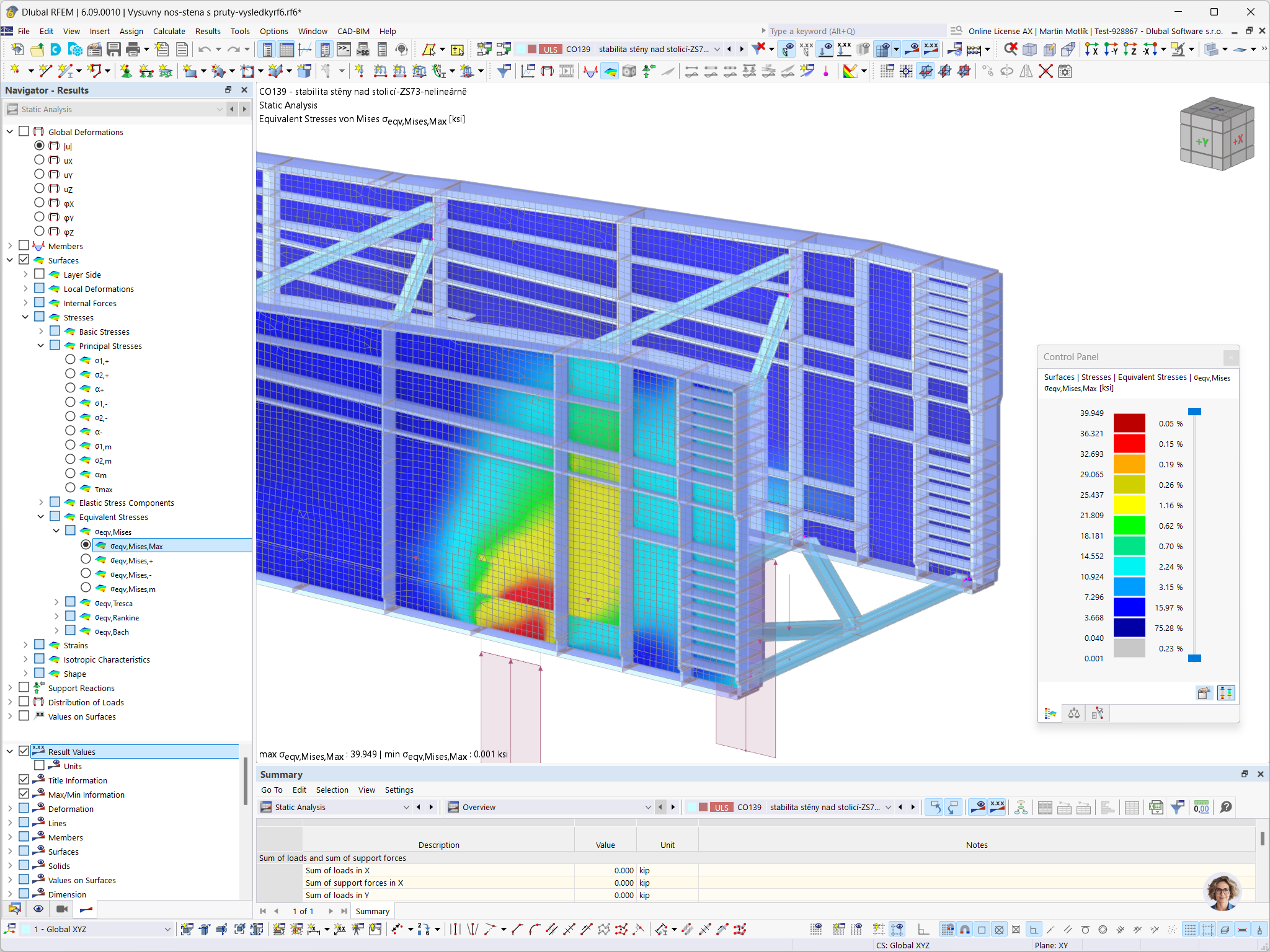

Na obrázku je zobrazen ocelový výsuvný nos mostní estakády, který je součástí modelu vytvořeného v RFEM software. Tento model znázorňuje srovnávací napětí ve stěně nosu, které bylo zjištěno pomocí nelineárního výpočtu. Výpočetní model vytvořili Ing. Petr Nečesal, Ing. David Marván a společnost PIS PECHAL, s.r.o.
3D model
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
Více o 3D modelu
Specifikace
| Počet uzlů | 744 |
| Počet linií | 1140 |
| Počet prutů | 978 |
| Počet ploch | 20 |
| Počet zatěžovacích stavů | 172 |
| Počet kombinací zatížení | 135 |
| Počet kombinací výsledků | 5 |
| Celková hmotnost | 111,432 t |
| Rozměry (metrické) | 40,420 x 5,400 x 4,467 m |
| Rozměry (imperiální) | 132.61 x 17.72 x 14.66 feet |
| Verze programu | 5.36.01 |
