Konstrukční detail mezi vysouvací částí a mostním komorovým nosníkem

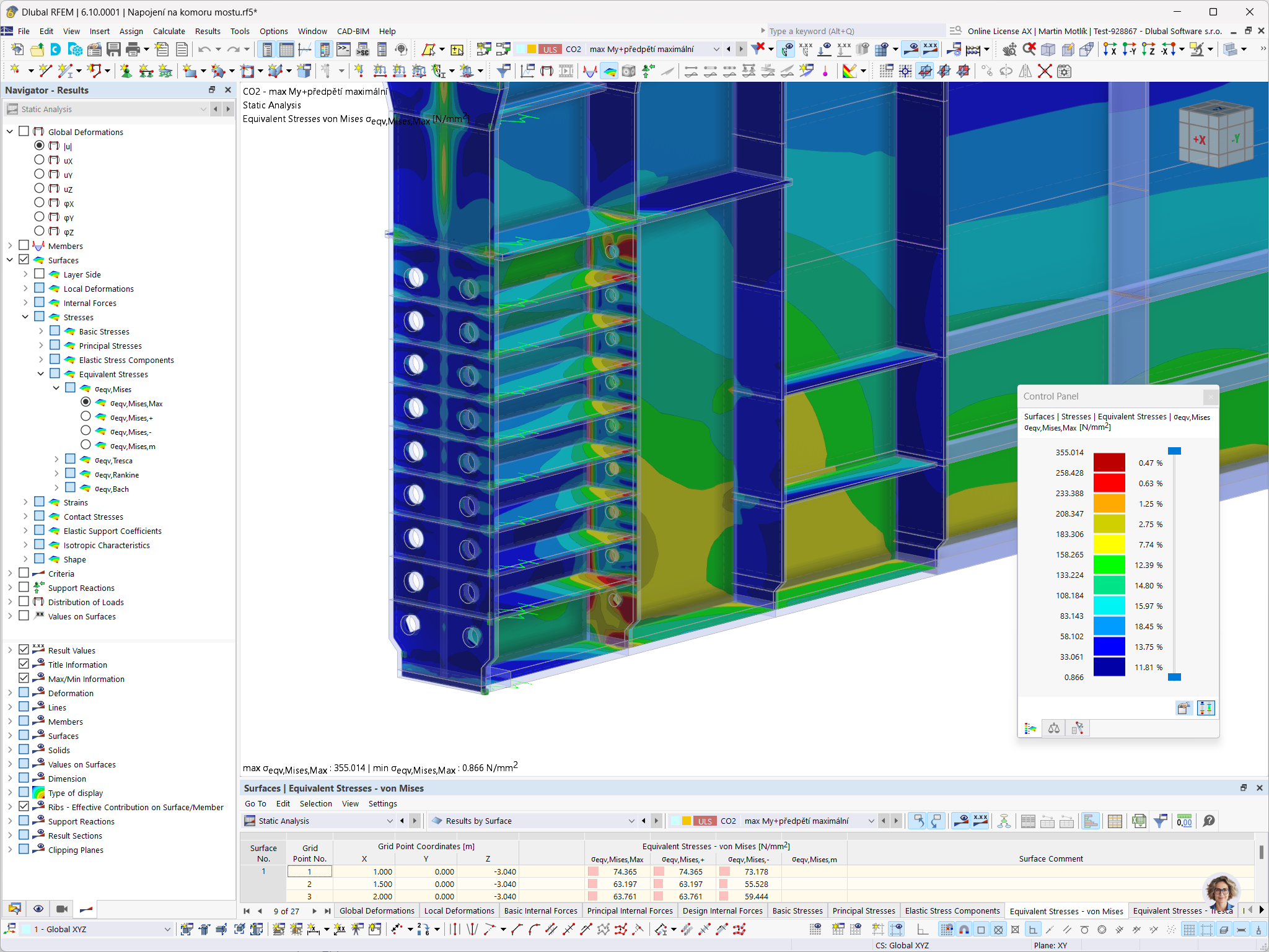

Detailní pohled na ocelový naváděcí nos připojený k nosníku ve tvaru skříní s rozložením ekvivalentního napětí na plochách.
Tento obrázek znázorňuje složitý detail spoje mezi ocelovým nosníkem a nosníkem mostu, přičemž jsou zvýrazněna srovnávací napětí rozložená po plochách. Model je výsledkem práce inženýrů Petra Nečesala a Davida Marvána ze společnosti PIS PECHAL, s.r.o.
3D model
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
Více o 3D modelu
Specifikace
| Počet uzlů | 744 |
| Počet linií | 1140 |
| Počet prutů | 978 |
| Počet ploch | 20 |
| Počet zatěžovacích stavů | 172 |
| Počet kombinací zatížení | 135 |
| Počet kombinací výsledků | 5 |
| Celková hmotnost | 111,432 t |
| Rozměry (metrické) | 40,420 x 5,400 x 4,467 m |
| Rozměry (imperiální) | 132.61 x 17.72 x 14.66 feet |
| Verze programu | 5.36.01 |
