Model 005644 | Základová patka

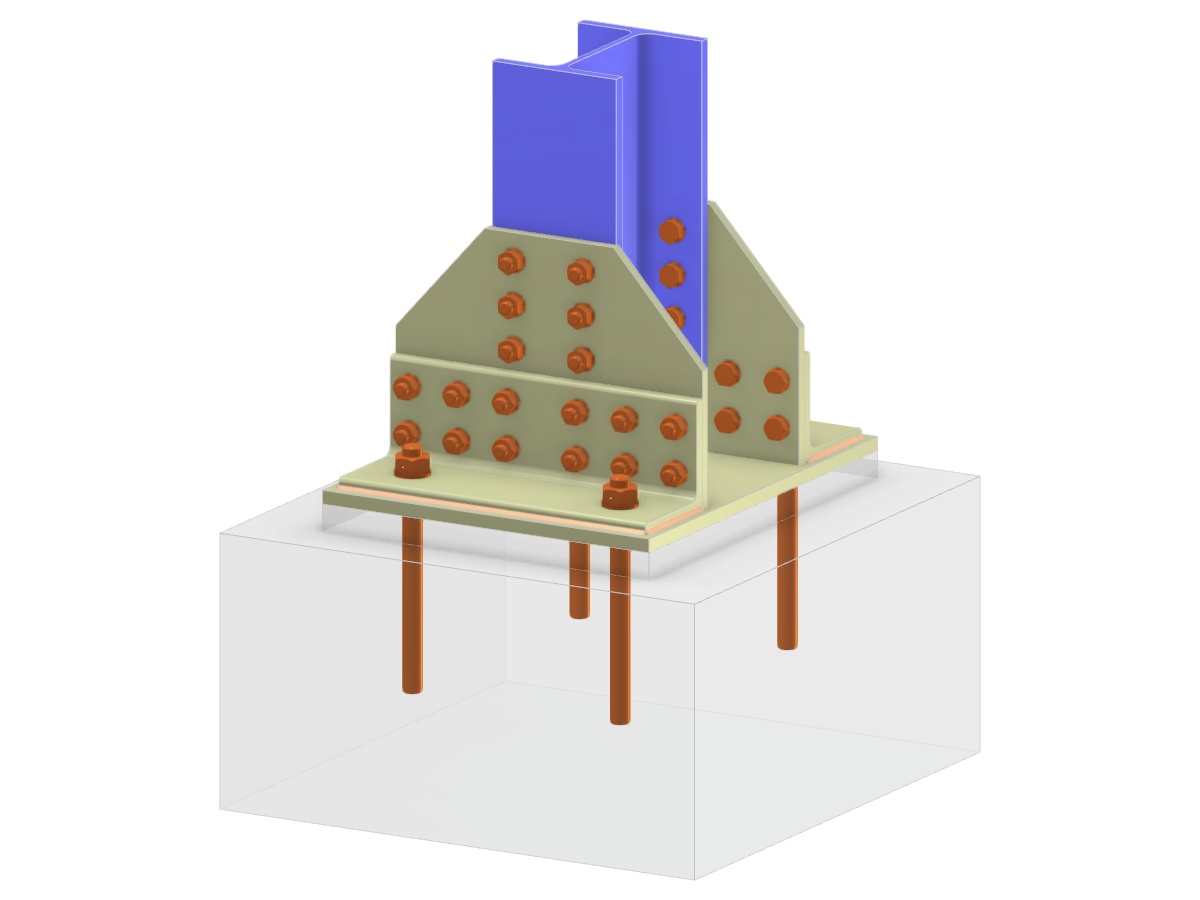

Obrázek znázorňuje detailní návrh ocelové základové patky s patní deskou podepřenou přípojnými plechy a úhelníky. K této konstrukci je připojen I-profil, na kterém jsou jasně vidět šroubové spoje. Je znázorněn kotevní systém, který ukazuje, jak je sloup upevněn k základu. Tato konfigurace je typická pro konstrukční ocelové aplikace, kde zajišťuje stabilitu a rozložení zatížení.
Používá se v
3D model
Specifikace
| Počet uzlů | 2 |
| Počet linií | 1 |
| Počet prutů | 1 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,111 t |
| Rozměry (metrické) | 0,000 x 1,000 x 0,000 m |
| Rozměry (imperiální) | 0 x 3.28 x 0 feet |
