Konstrukční detaily ocelového příhradového vazníku

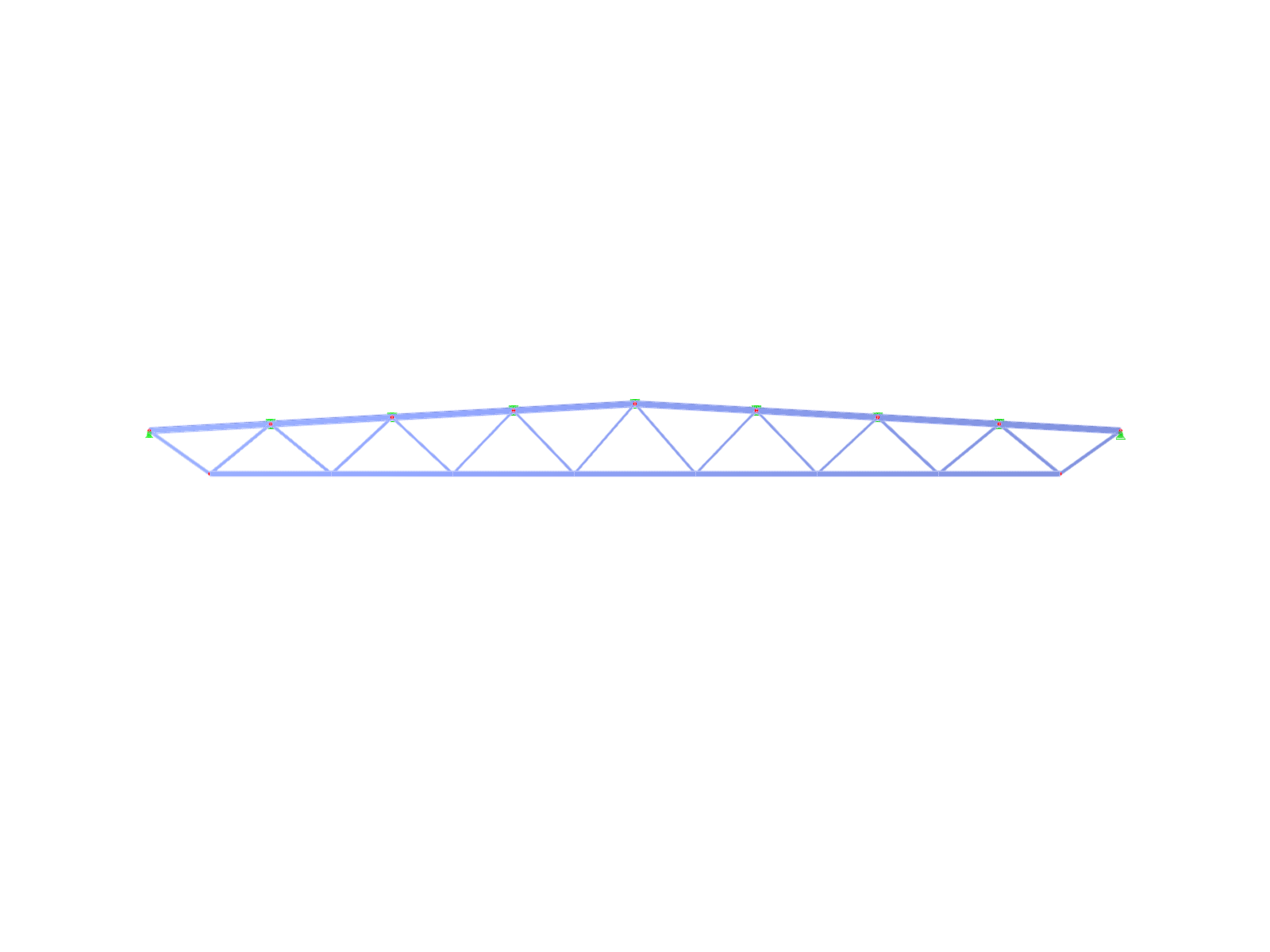

Detailní pohled na ocelový příhradový vazník s typickými spoji a výztuhami.
Obrázek ukazuje ocelový příhradový vazník s různými detaily spojů a ztuženími. Jsou zde vidět typické součásti a uzlové body, které jsou charakteristickými vlastnostmi příhradových konstrukcí v ocelových stavbách. Taková konstrukce nabízí vysokou únosnost při relativně nízké hmotnosti. Použití takových prvků vazníků je důležité u velkých rozpětí a při stavbě hal.
Používá se v
3D model
Specifikace
| Počet uzlů | 17 |
| Počet linií | 31 |
| Počet prutů | 31 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 7 |
| Počet kombinací zatížení | 9 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 4,469 t |
| Rozměry (metrické) | 36,000 x 2,600 x 0,000 m |
| Rozměry (imperiální) | 118.11 x 8.53 x 0 feet |
