Deformační tvar dřevěného rámu v programu RFEM

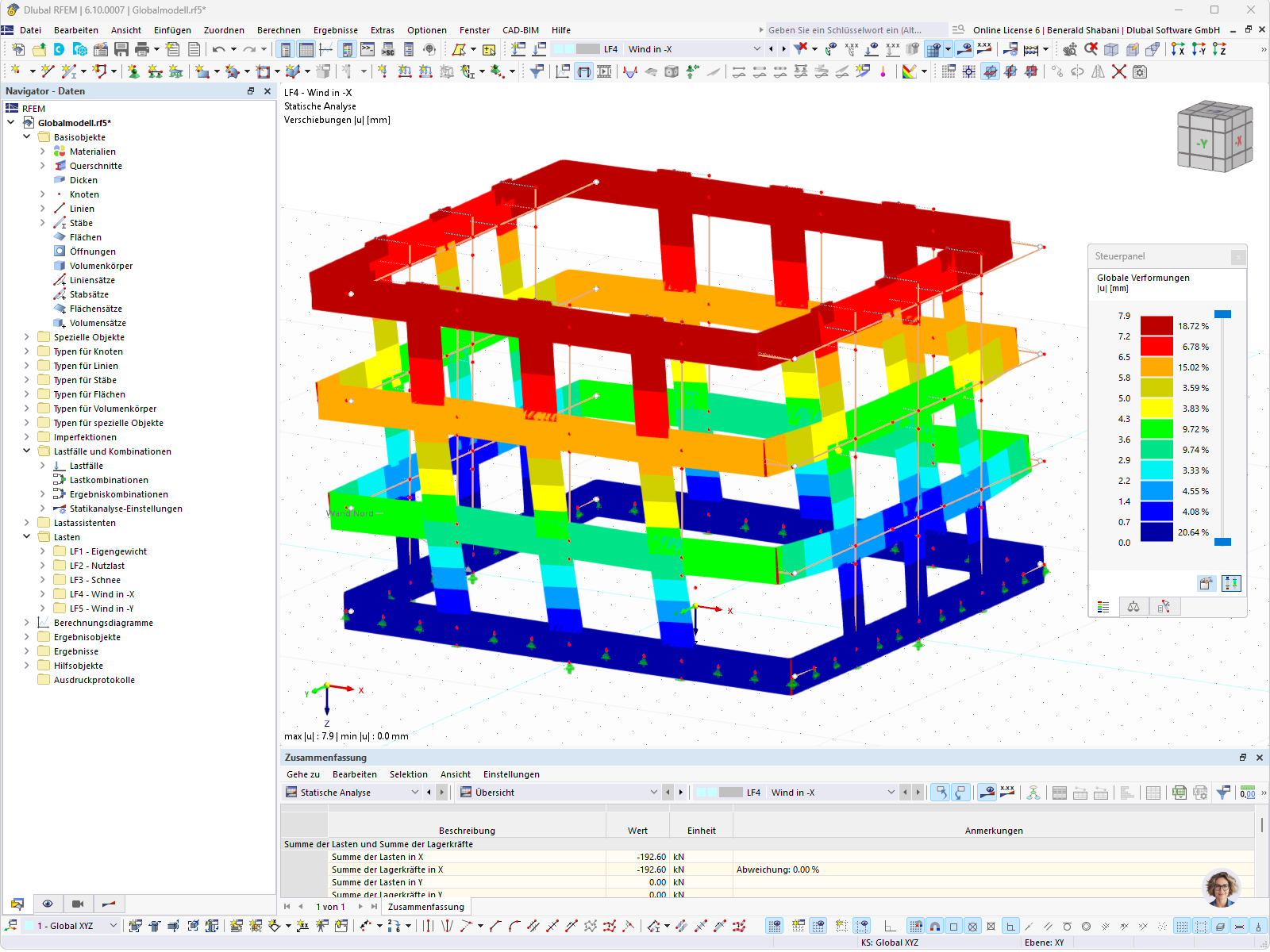

Vizualizace deformace modelu dřevěného rámu v CAD softwaru.
Obrázek ukazuje deformaci dřevěného rámu, která byla modelována v softwaru pro statické výpočty. Deformace je zdůrazněna grafickým zobrazením. Tato analýza je typická pro kontrolu integrity konstrukce a bezpečnosti dřevěných rámů. Dřevěný rám je zkoušen při různých podmínkách zatížení, aby se zajistila jeho stabilita. Foto: © Ingenieurbüro Wirth Haker.
3D model
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
Více o 3D modelu
Specifikace
| Počet uzlů | 170 |
| Počet linií | 204 |
| Počet prutů | 204 |
| Počet zatěžovacích stavů | 5 |
| Počet kombinací výsledků | 5 |
| Celková hmotnost | 19,832 t |
| Rozměry (metrické) | 13,895 x 13,595 x 9,948 m |
| Rozměry (imperiální) | 45.59 x 44.6 x 32.64 feet |
| Verze programu | 5.15.01 |
