Vizualizace analýzy větru na mostě pro pěší a cyklisty
Analýza větru na mostě pro pěší a cyklisty ukazuje vzorce proudění vzduchu a koncentraci zatížení větrem pomocí simulace v programu RWIND 3.

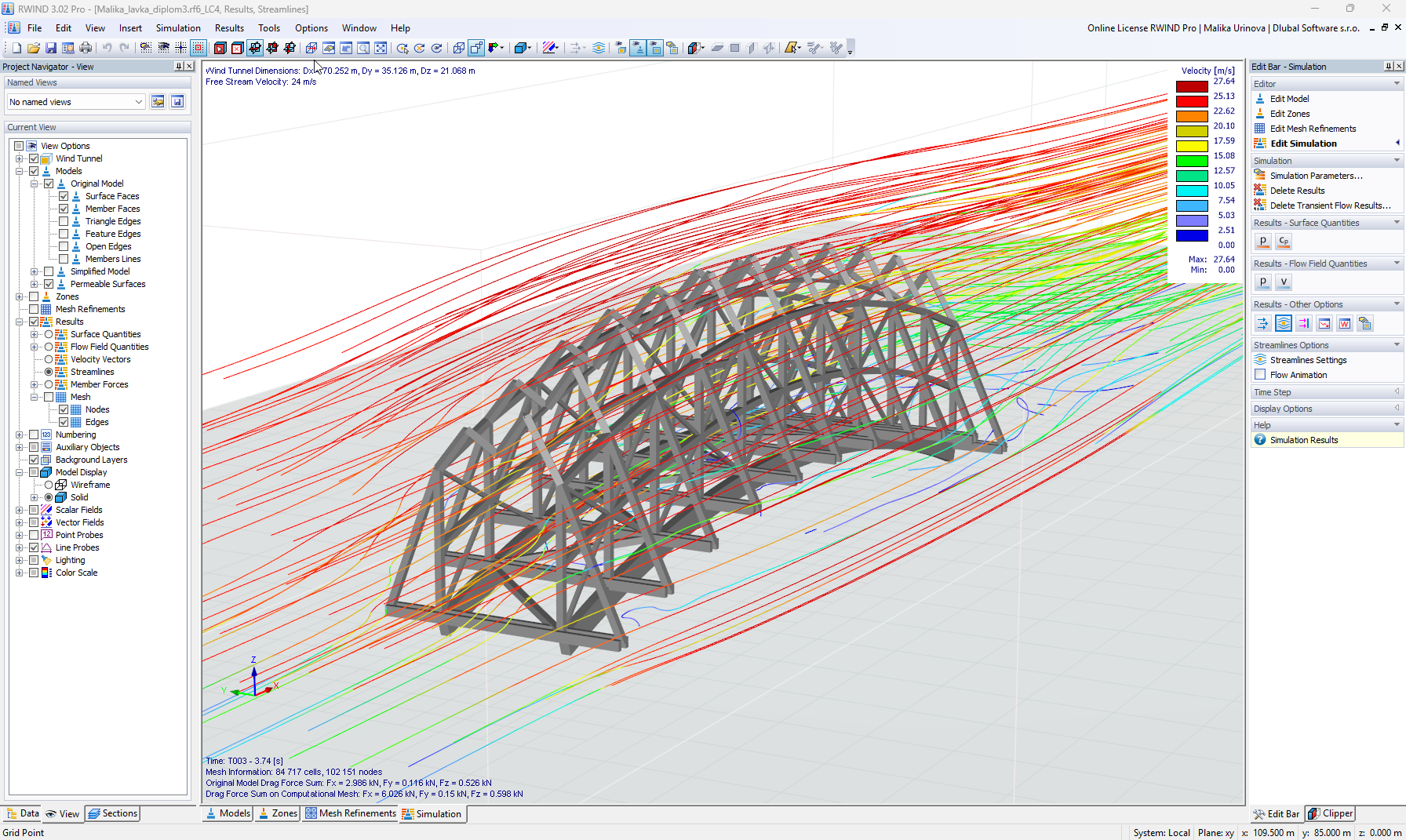

Obrázek znázorňuje funkci programu RWIND 3 při analýze zatížení větrem mostu pro pěší a cyklisty. Nosné oblouky jsou z lepeného vrstveného dřeva, ostatní konstrukční prvky jsou z masivního dřeva. Simulace ukazuje rozložení rychlosti větru a proudění, zdůrazňuje výrazné zrychlení nad konstrukcí a víření za ní. Nejvyšší zatížení větrem je na návětrném okraji oblouku. Tlakové linie ukazují částečný průnik proudu vzduchu a dobré aerodynamické vlastnosti.
