Model 005874 | Spoje ocelového přístřešku pro auto | AISC 360-22
Návrh ocelové plošiny s analýzou prutů a spojů podle AISC 360-22. Integrace tuhosti spojů v modelu pro posouzení prutů.

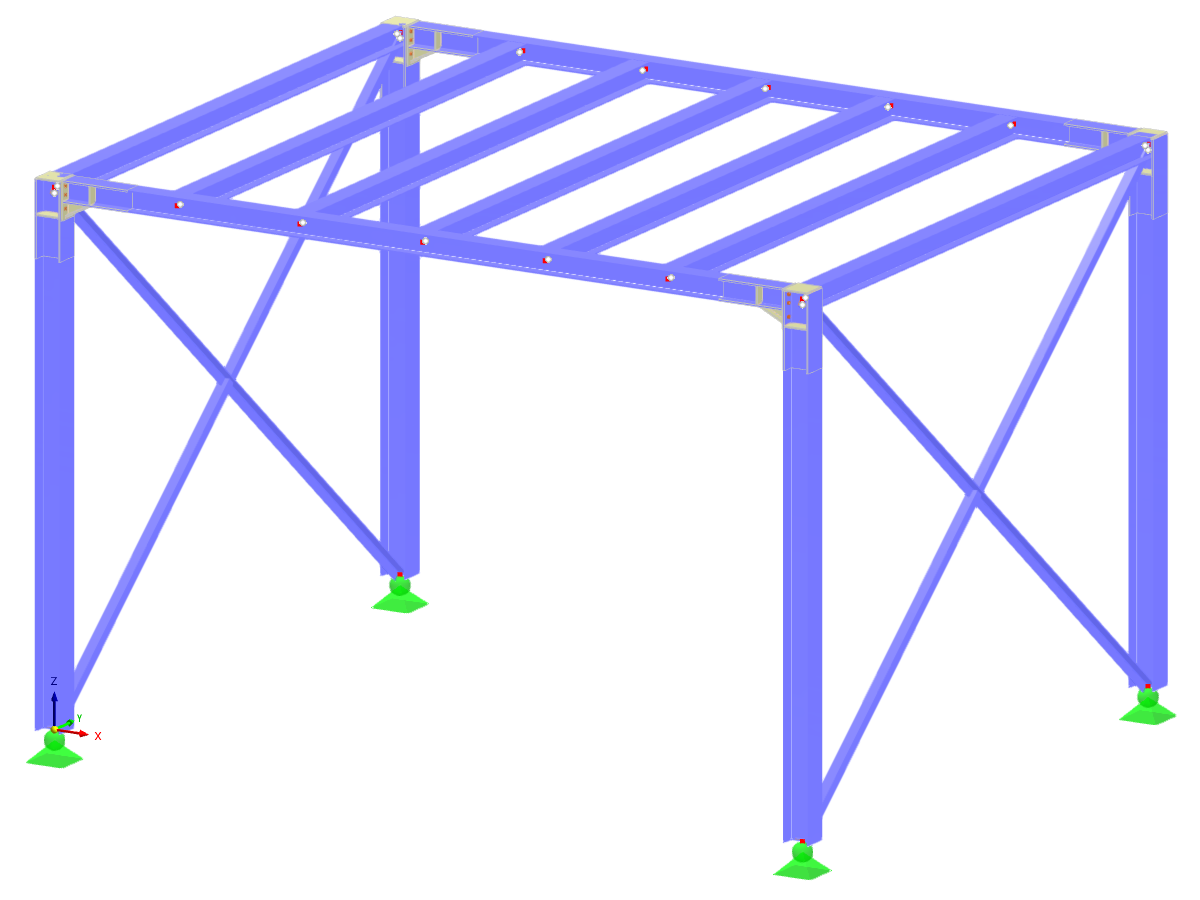

Obrázek znázorňuje ocelovou plošinu s návrhem jejích prutů a spojů v souladu s normou AISC 360-22. V tomto modelu je tuhost spojů integrována do globálního modelu, což zvyšuje přesnost dimenzování a hodnocení výkonu prutů. Integrace demonstruje sofistikovaný přístup k modelování konstrukcí tím, že zohledňuje reálné podmínky v analýze.
Používá se v
3D model
Specifikace
| Počet uzlů | 18 |
| Počet linií | 17 |
| Počet prutů | 17 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 4 |
| Počet kombinací zatížení | 16 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 2,500 t |
| Rozměry (metrické) | 6,096 x 3,962 x 4,877 m |
| Rozměry (imperiální) | 20 x 13 x 16 feet |
