Dřevěná příhradová střešní konstrukce

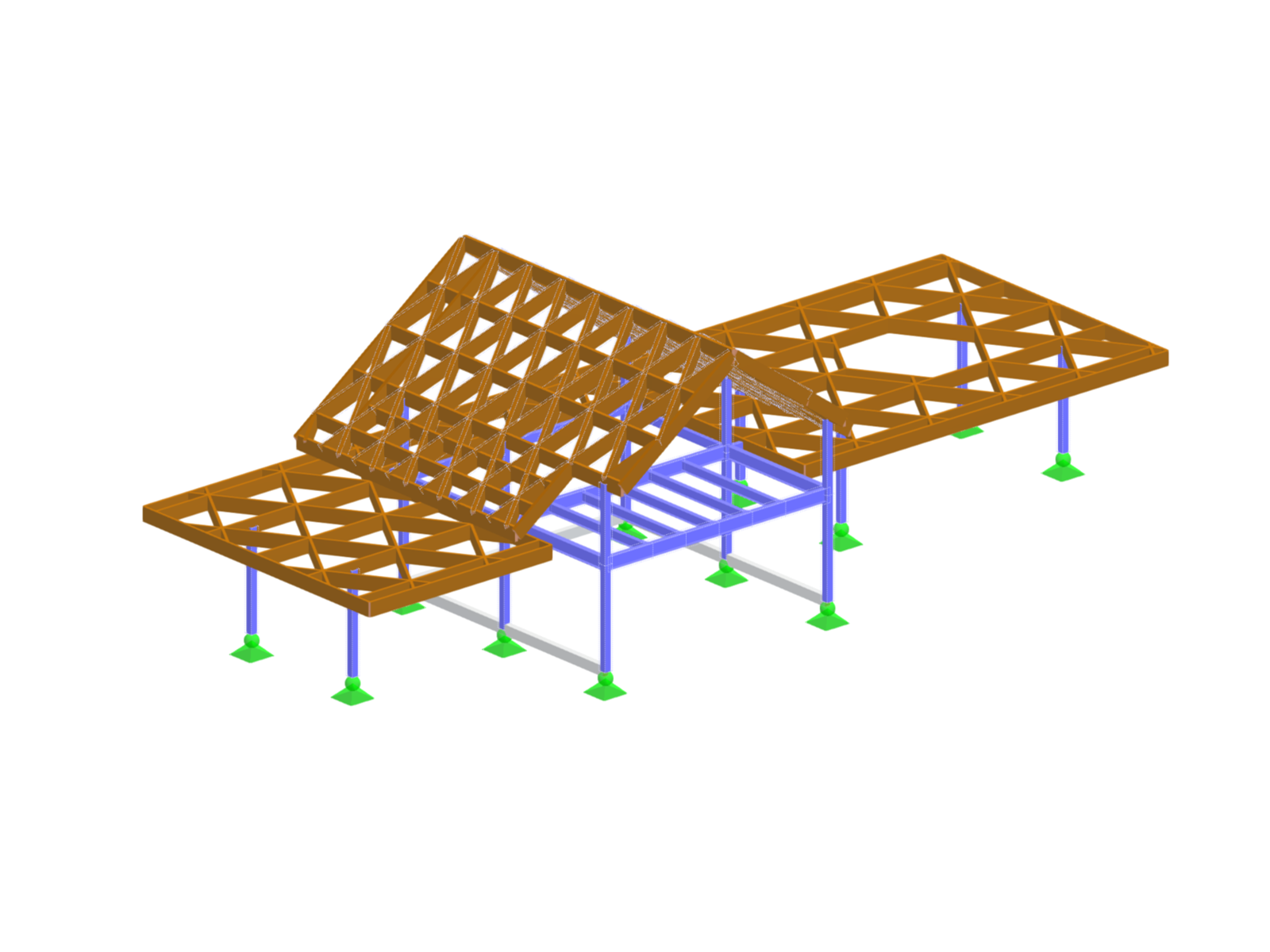

Detailní pohled na dřevěnou konstrukci mřížové střechy z příhradových nosníků.
Abrazek zobrazuje detailní pohled na dřevěné prolamované střešní konstrukci. Skládá se z několikanásobně zkřížených dřevěných příhradových nosníků, které vytvářejí stabilní nosnou konstrukci. Návrh ilustruje efektivní využití příhradových nosníků pro lehké střešní konstrukce. Spoje a uzlové body nosníků jsou přesně navrženy, což zajišťuje integritu konstrukce střechy.
Používá se v
3D model
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
Více o 3D modelu
Specifikace
| Počet uzlů | 304 |
| Počet linií | 630 |
| Počet prutů | 630 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 10 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 90,466 t |
| Rozměry (metrické) | 50,648 x 40,654 x 147,702 m |
| Rozměry (imperiální) | 166.17 x 133.38 x 484.59 feet |
