Analýza deformací druhé části budovy v programu RFEM
Deformace dřevěné příhradové střechy znázorněné v programu RFEM

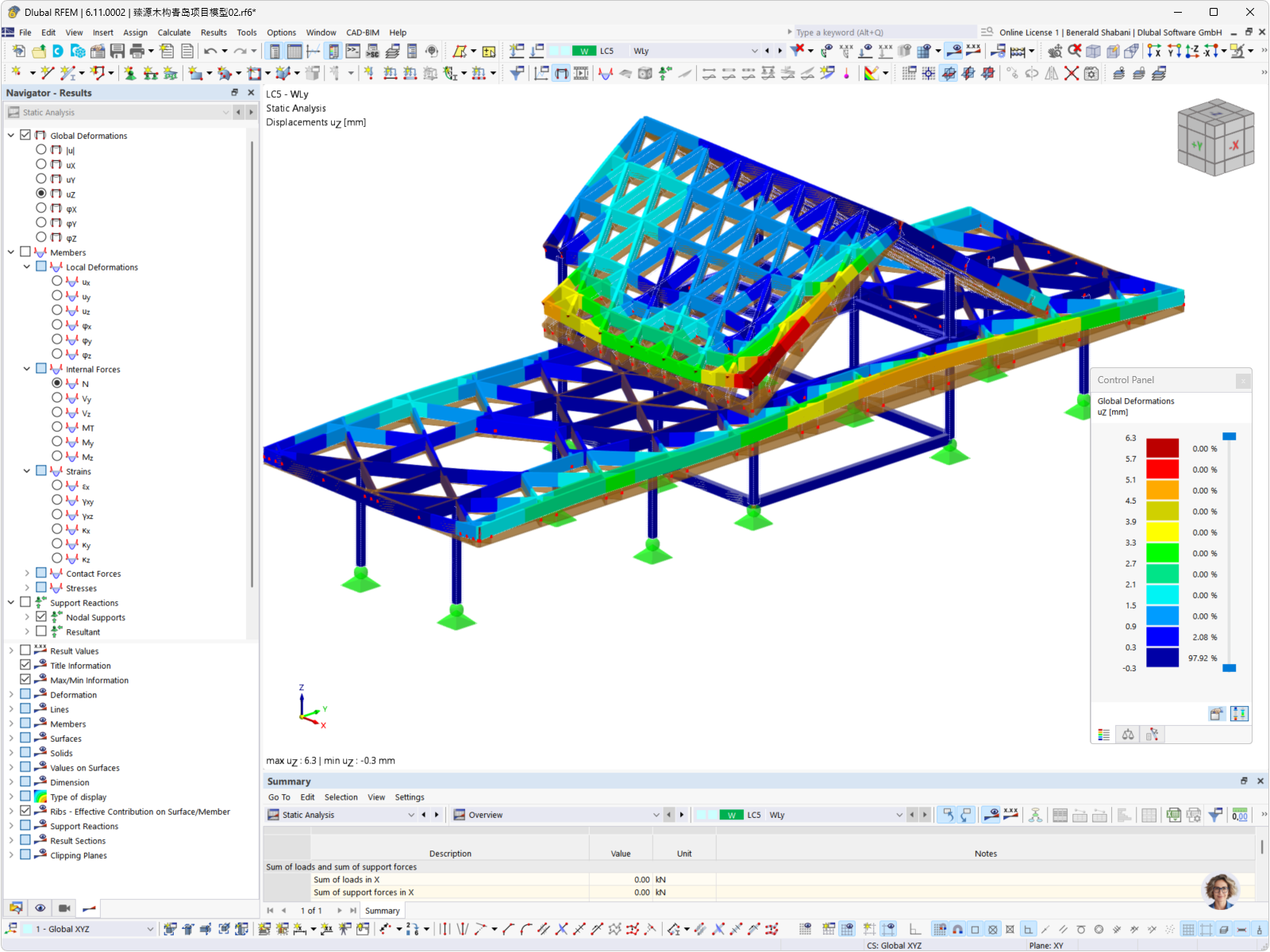

Na obrázku vidíme analýzu deformací dřevěné příhradové konstrukce vytvořené v programu RFEM. Analyzovanou konstrukcí je střešní systém ze dřeva s různými uvažovanými zatěžovacími stavy. Deformace jsou znázorněny v různých barvách pro rozlišení napěťových bodů. Tato vizualizace umožňuje pochopit vliv zatížení na dřevěné konstrukce. © Shanghai Zhenyuan Timber Structure Design Engineering Co., Ltd.
3D model
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
Více o 3D modelu
Specifikace
| Počet uzlů | 304 |
| Počet linií | 630 |
| Počet prutů | 630 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 10 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 90,466 t |
| Rozměry (metrické) | 50,648 x 40,654 x 147,702 m |
| Rozměry (imperiální) | 166.17 x 133.38 x 484.59 feet |
