Porovnání modelů Hanji House s analýzou deformací

Dva modely Hanji House se zobrazením konstrukce a deformací pro zachycení účinků zatížení

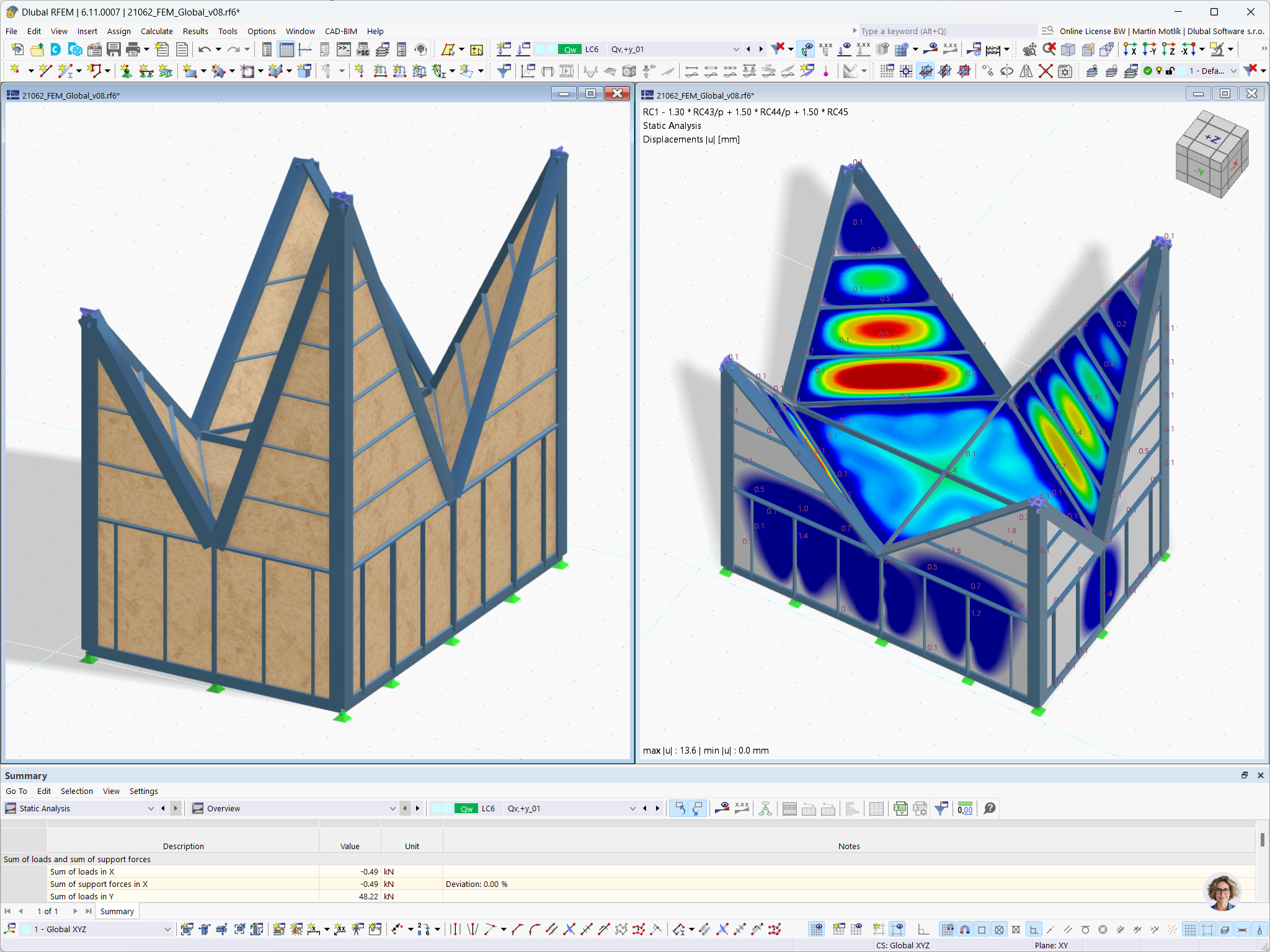

Obrázek ukazuje dvě verze modelu Hanji House. Nalevo vidíme model konstrukce, napravo výsledné globální deformace při zatížení. Z tohoto srovnání lze usuzovat na chování konstrukce při působícím zatížení.

Hanji House
Model konstrukce
Analýza deformací
Účinek zatížení
Vizualizace pro statické posouzení

Používá se v

Hanji House, 59. bienále v Benátkách

3D model

Nelze stáhnout Projekt zákazníka / Pouze pro zobrazení

Více o 3D modelu

Hanji dům – 59. Mezinárodní výstava umění Benátky, Itálie

Specifikace

Počet uzlů	113
Počet linií	200
Počet prutů	191
Počet ploch	52
Počet těles	0
Počet zatěžovacích stavů	6
Počet kombinací zatížení	6
Počet kombinací výsledků	17
Celková hmotnost	7,630 t
Rozměry (metrické)	9,000 x 11,480 x 6,000 m
Rozměry (imperiální)	29.53 x 37.66 x 19.69 feet
