Konstrukční systém a zatížení

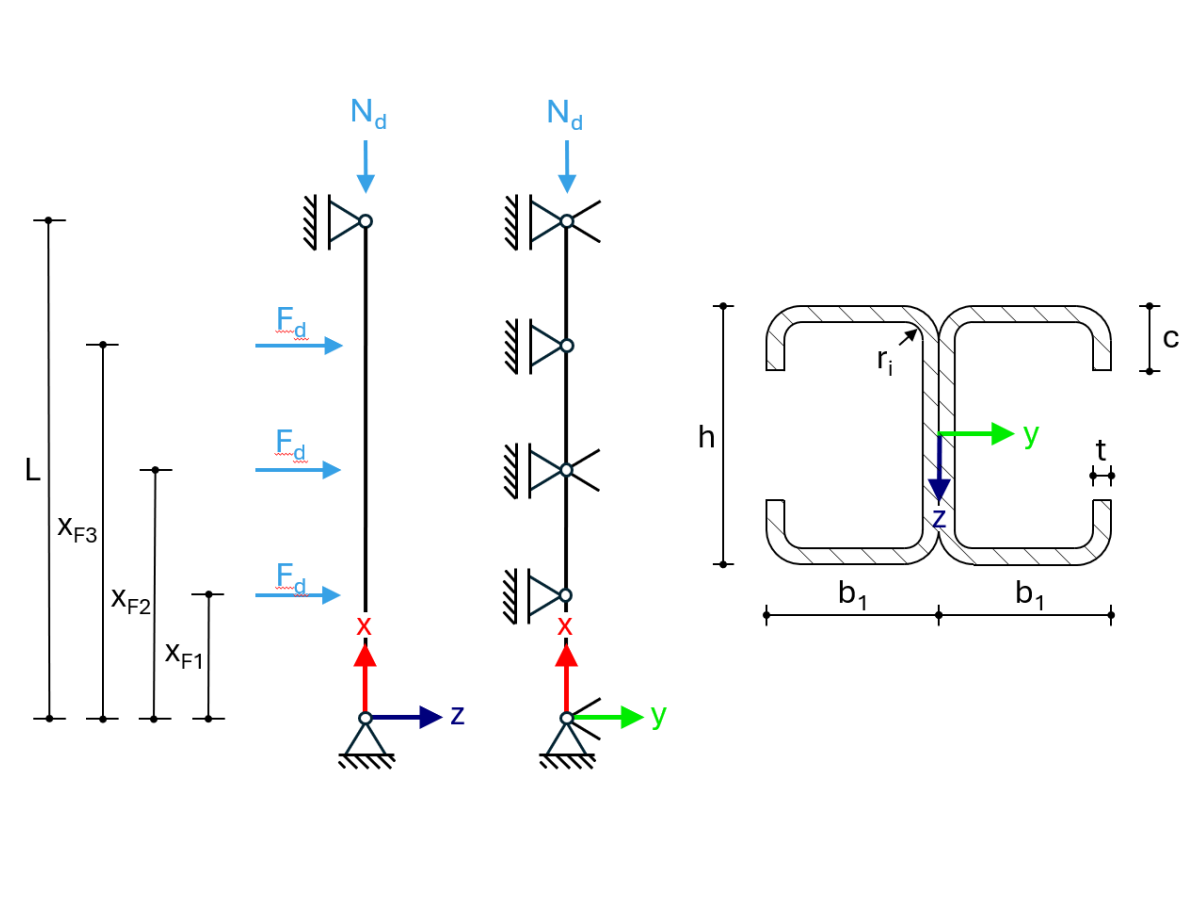

Obrázek znázorňuje nosník pod zatížením. Nosník je navržen jako prostě podepřený nosník ve směru osy z. Je bočně podepřen ve směru osy y v jedné třetině výšky nosníku. Kromě toho je ve středu nosníku zabráněno otáčení kolem osy x.
Průřez se skládá ze dvou profilů C uspořádaných zády k sobě a spojených páry šroubů v oblasti stěny. Spojení je navrženo tak, aby nebylo zabráněno lokálnímu vybočení po celé šířce stěny.
Sloup je vystaven osové tlakové síle a třem příčným zatížením.
