Analýza srovnávacích napětí ocelového nosníku v RFEM
Analýza napětí ocelového nosníku s vizualizací rozložení ekvivalentního napětí

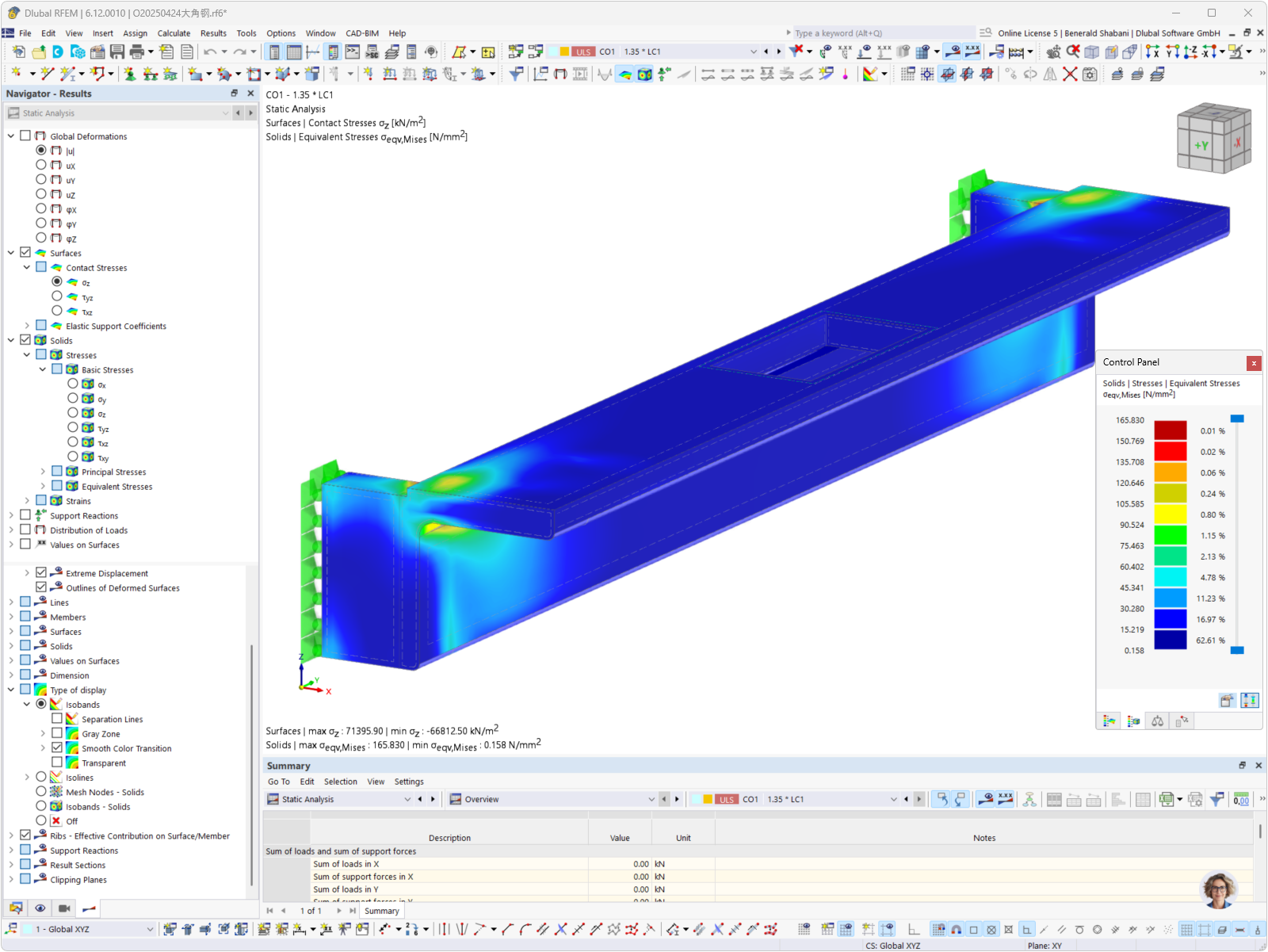

Tato znázornění ukazuje rozložení srovnávacích napětí v modelu ocelového nosníku. Různé oblasti nosníku jsou barevně označeny podle úrovně napětí. To umožňuje identifikovat kritická místa v nosníku, která vyžadují bližší prozkoumání. Tato analýza se typicky používá ve stavebnictví pro vyhodnocení konstrukční integrity staveb. Fotografie ©KONE Elevators China.
3D model
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
Více o 3D modelu
Specifikace
| Počet uzlů | 48 |
| Počet linií | 70 |
| Počet prutů | 0 |
| Počet ploch | 27 |
| Počet těles | 1 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 4 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,147 t |
| Rozměry (metrické) | 2,238 x 0,396 x 1,615 m |
| Rozměry (imperiální) | 7.34 x 1.3 x 5.3 feet |
