Analýza deformace konstrukce zastřešení Sprint Canopy

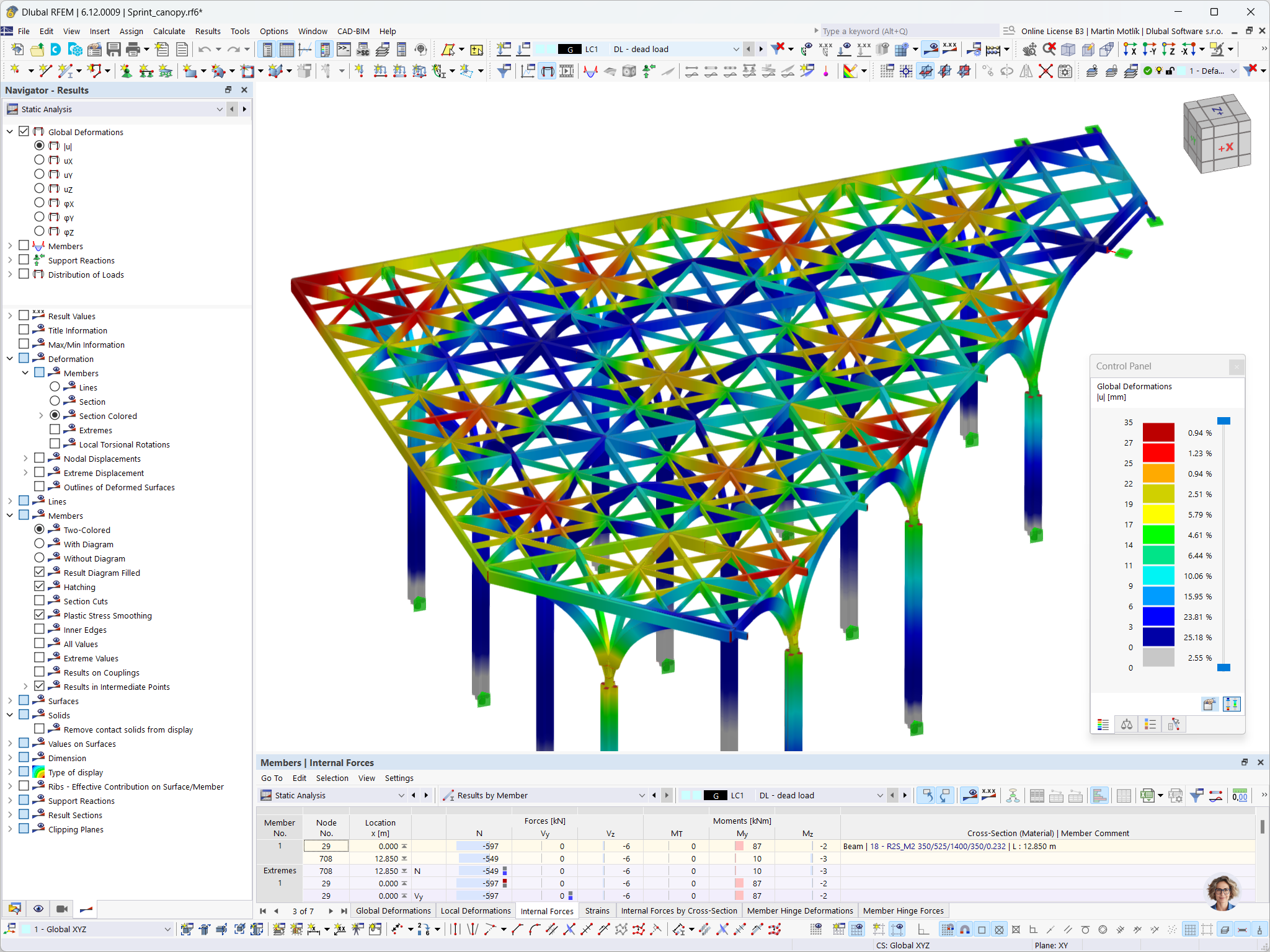

Zobrazení výsledků globálních deformací dřevěné konstrukce , kterou v Singapuru navrhla společnost Ergodomus.
Na obrázku jsou znázorněny výsledky globálních deformací dřevěné konstrukce zastřešení Sprint Canopy v Singapuru. Statickou analýzu provedla společnost Ergodomus s modelováním deformací při různých zatíženích.
Používá se v
3D model
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
Více o 3D modelu
Specifikace
| Počet uzlů | 636 |
| Počet linií | 1124 |
| Počet prutů | 1059 |
| Počet ploch | 369 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 12 |
| Počet kombinací zatížení | 20 |
| Počet kombinací výsledků | 29 |
| Celková hmotnost | 436,083 t |
| Rozměry (metrické) | 64,650 x 26,610 x 68,270 m |
| Rozměry (imperiální) | 212.11 x 87.3 x 223.98 feet |
