Přípoj sloupu s patkou s výztuhami a kotvením

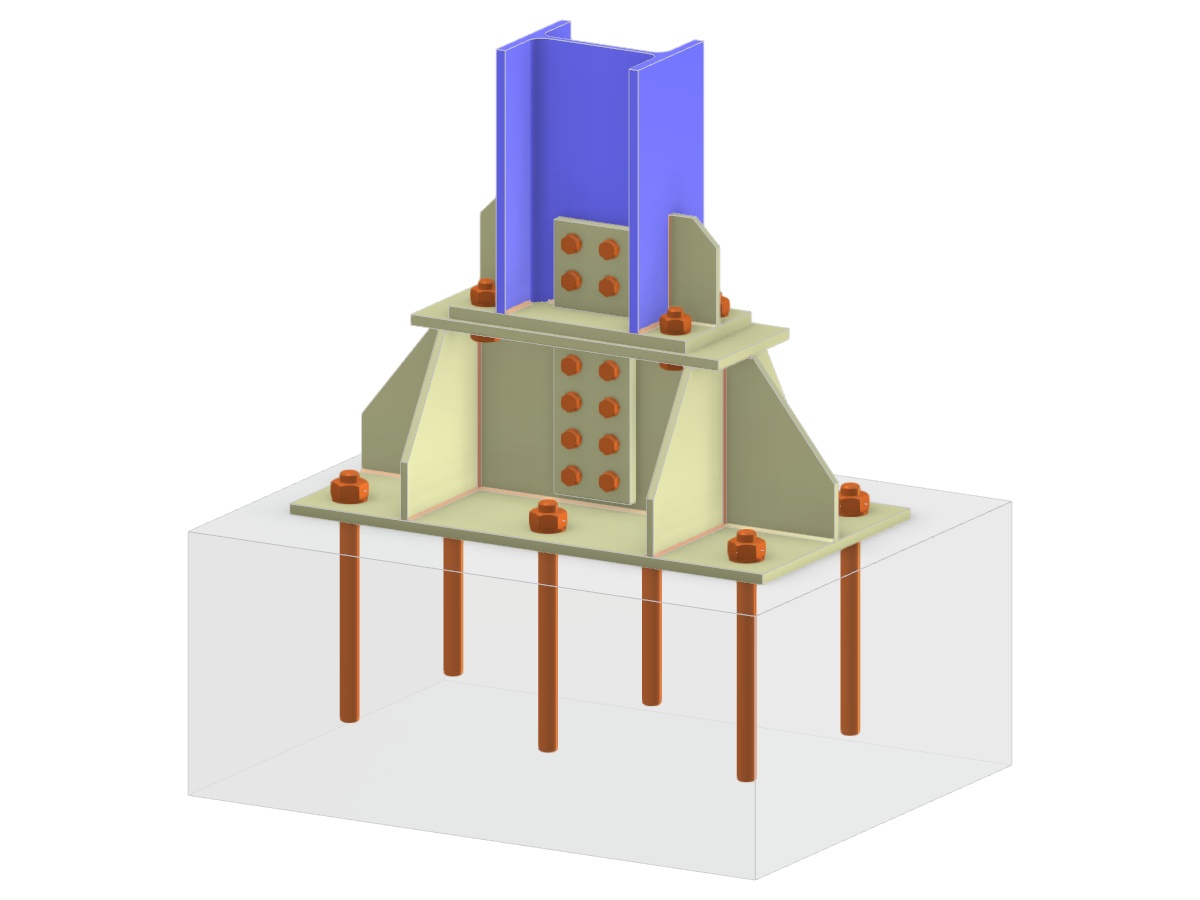

Detailní náhled ocelového přípojného spoje sloupu s patkou s patní deskou, I-profilem, výztuhami a kotevními prvky pro zajištění konstrukční stability.
Obrázek znázorňuje přípoj sloupu s patkou a zdůrazňuje klíčové konstrukční prvky: patní desku, I-profil, výztuhy a žebra. Patní deska je spojena s I-profilem pomocí spojů deska-deska, které zvyšují stabilitu. Výztuhy a žebra poskytují dodatečnou výztuž pro základní konstrukci. Kotevní prvky zapuštěné do betonového základu pevně zajišťují konstrukci na místě.
Používá se v
3D model
Specifikace
| Počet uzlů | 2 |
| Počet linií | 1 |
| Počet prutů | 1 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,101 t |
| Rozměry (metrické) | 0,000 x 1,000 x 0,000 m |
| Rozměry (imperiální) | 0 x 3.28 x 0 feet |
