Analýza deformací střechy v programu RSTAB

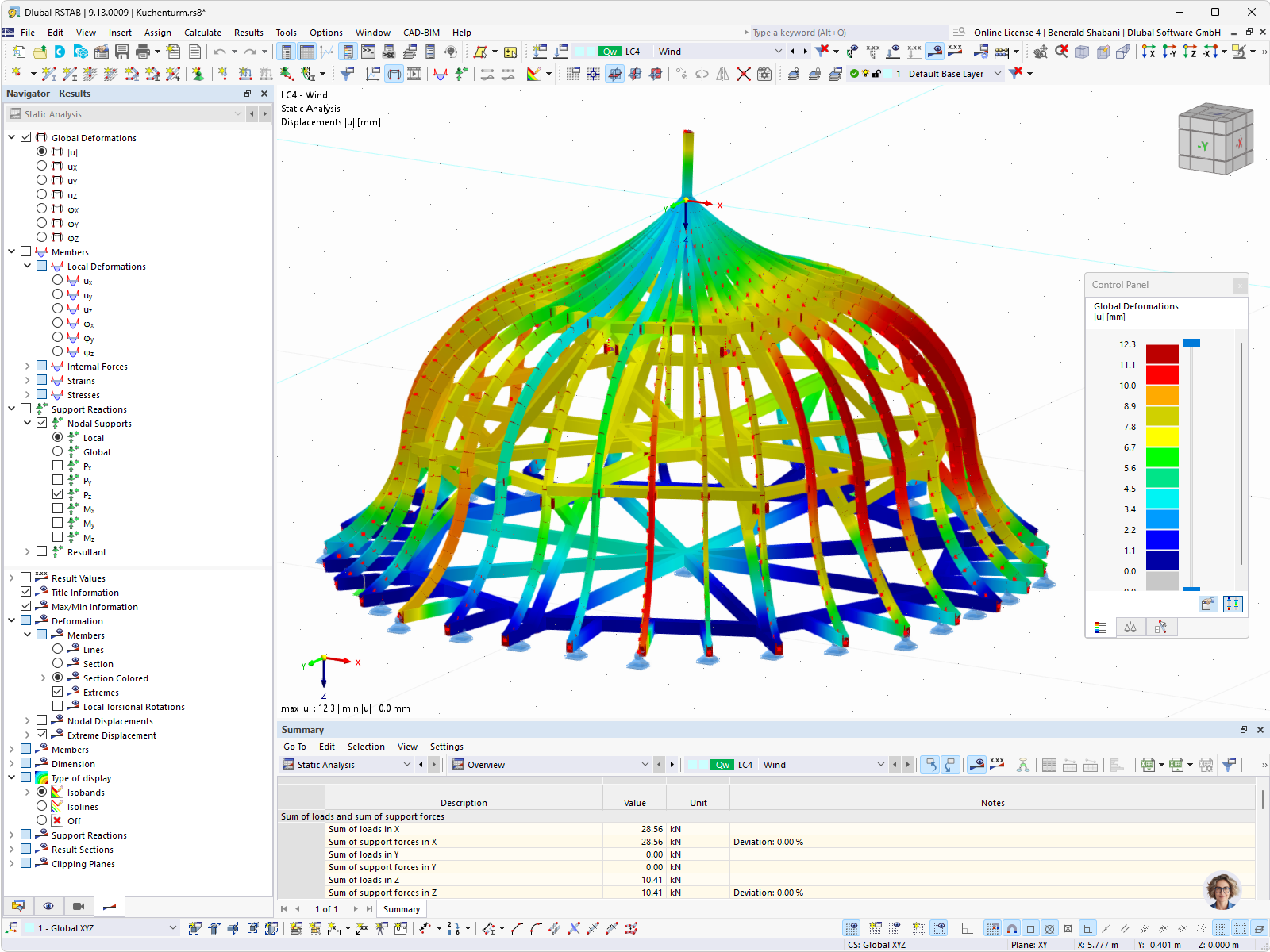

Deformace na střeše zkoumaná v programu RSTAB, ukazující rozložení zatížení a chování konstrukce. ©ALS Adelmann-Landgraf-Schäfer
Analýza deformací ukazuje reakci konstrukce střechy za různých podmínek zatížení. Deformace a rozložení zatížení jsou podrobně zobrazeny. Tyto údaje pomáhají inženýrům ověřit bezpečnost a efektivitu návrhu. Simulace byla provedena v softwaru RSTAB a nabízí přehledy o přenosu zatížení v rámci střešní konstrukce. Foto: ©ALS Adelmann-Landgraf-Schäfer.
Používá se v
3D model
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
Více o 3D modelu
Specifikace
| Počet uzlů | 1201 |
| Počet prutů | 1404 |
| Počet zatěžovacích stavů | 4 |
| Počet kombinací zatížení | 21 |
| Počet kombinací výsledků | 4 |
| Celková hmotnost | 3,511 t |
| Rozměry (metrické) | 10,200 x 10,200 x 6,500 m |
| Rozměry (imperiální) | 33.46 x 33.46 x 21.33 feet |
| Verze programu | 8.39.01 |
