Vertikální výslednice pro prokázání vztlaku betonových základů v RFEM 6
Svislá výslednice pro posouzení kontroly vztlaku pod samostatným základem v RFEM 6

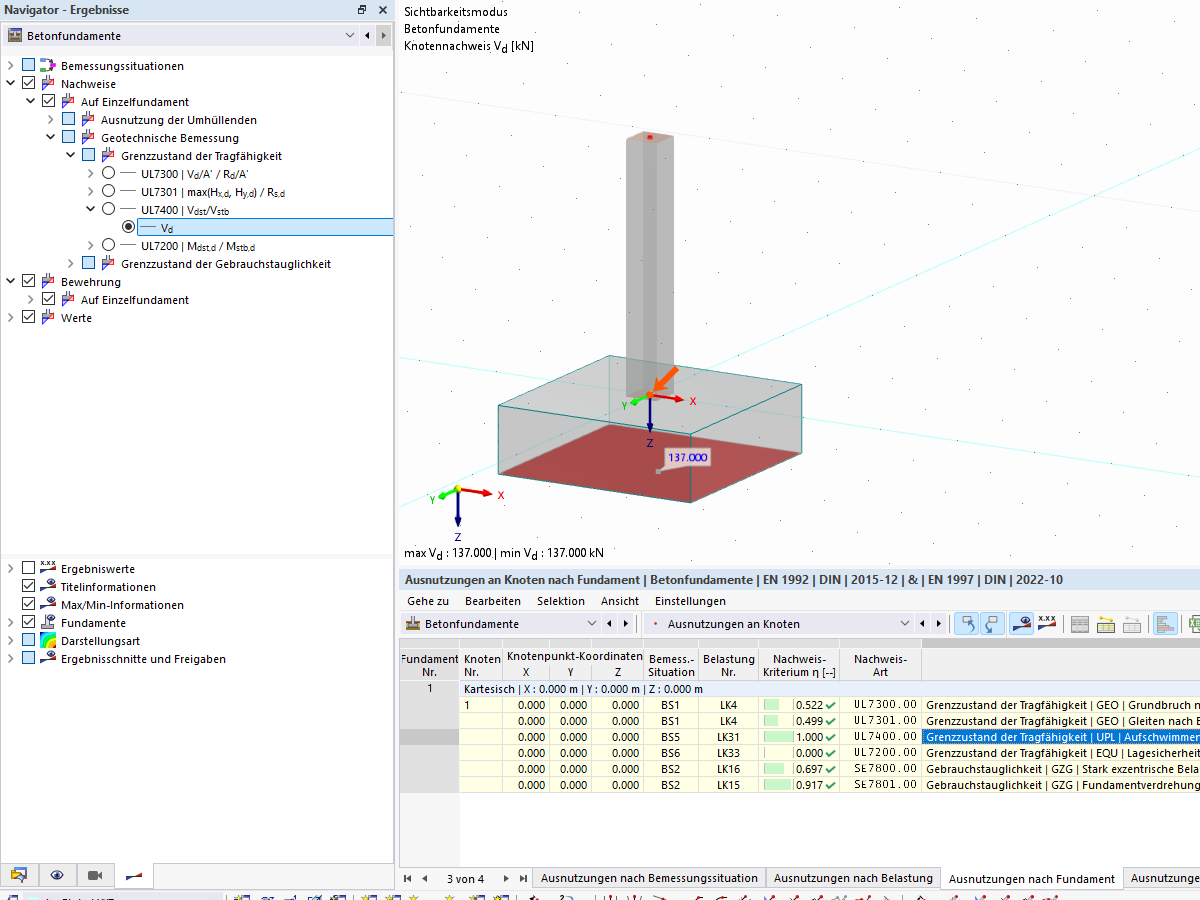

Obrázek zobrazuje grafické znázornění svislé výslednice Vd pro průkaz proti vztlaku (UL7400) samostatného základového patky v RFEM 6. Zobrazená izoplocha pod základovou deskou znázorňuje působící svislé zatížení.
Kladná hodnota Vd indikuje dostatečné stabilizační zatížení proti nadzvednutí. Čím větší je Vd, tím větší je bezpečnost proti vztlaku.
Je-li Vd záporné, působí výslednice jako odtahující, takže průkaz není splněn. V tomto případě lze z uvedené hodnoty přímo odečíst, jaké dodatečné zatížení by bylo nutné k jeho splnění.
