Využití při silně excentrickém zatížení betonového základu
Využití prokazu použitelnosti pro silně excentrické zatížení betonového základu

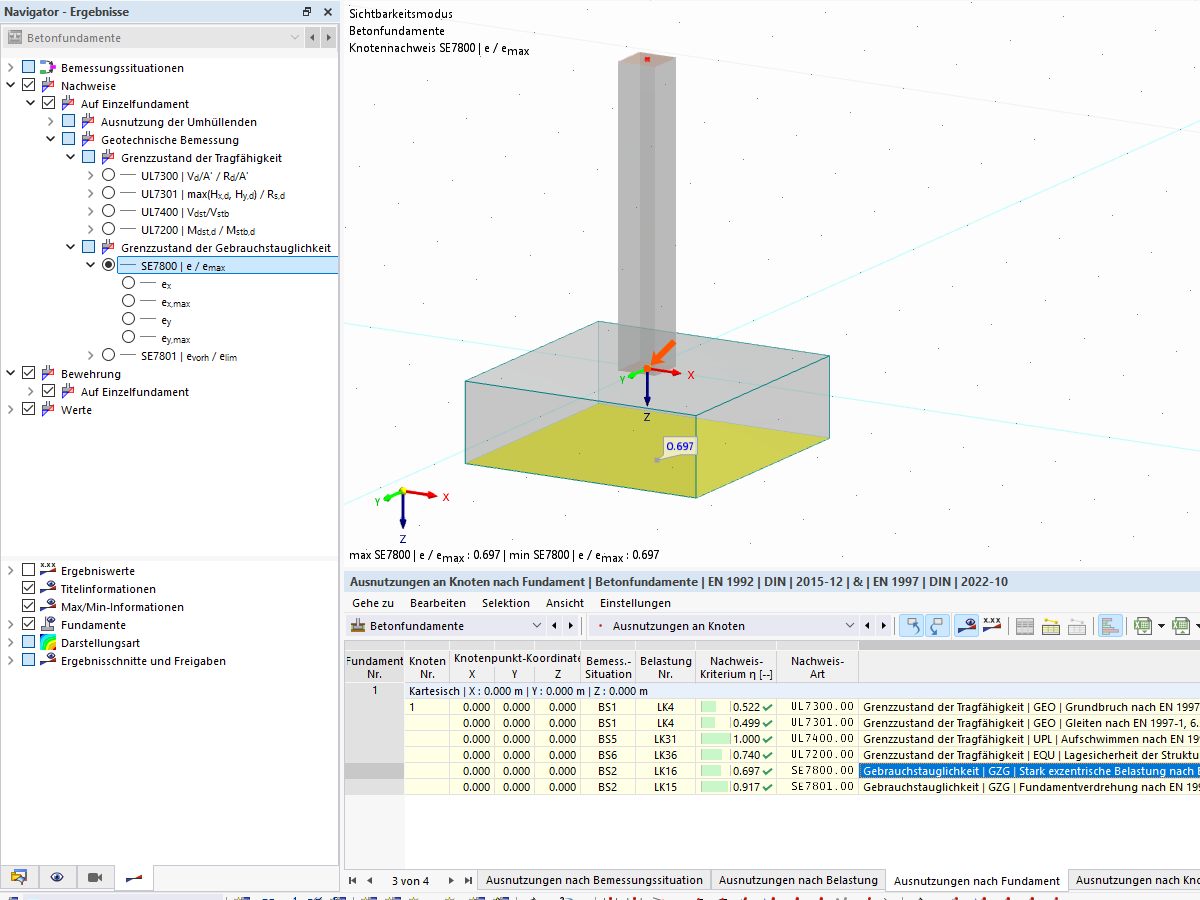

Obrázek znázorňuje využití průkazu použitelnosti pro silně excentrické zatížení (SE7800) betonového základu. Posuzuje se poloha výslednice zatížení uvnitř plochy základu. S rostoucí excentricitou se výslednice posouvá směrem k okraji základu, čímž se kontaktní napětí v podloží rozděluje nerovnoměrně. Zobrazené využití udává, do jaké míry je využita přípustná excentricita. Při překročení mezní hodnoty může dojít k částečnému odtržení a tím k nepřípustným tahovým napětím ve styčné spáře s podložím.
