Využití pootočení základů betonového základu
Využití průkazu použitelnosti pro natočení betonového základu

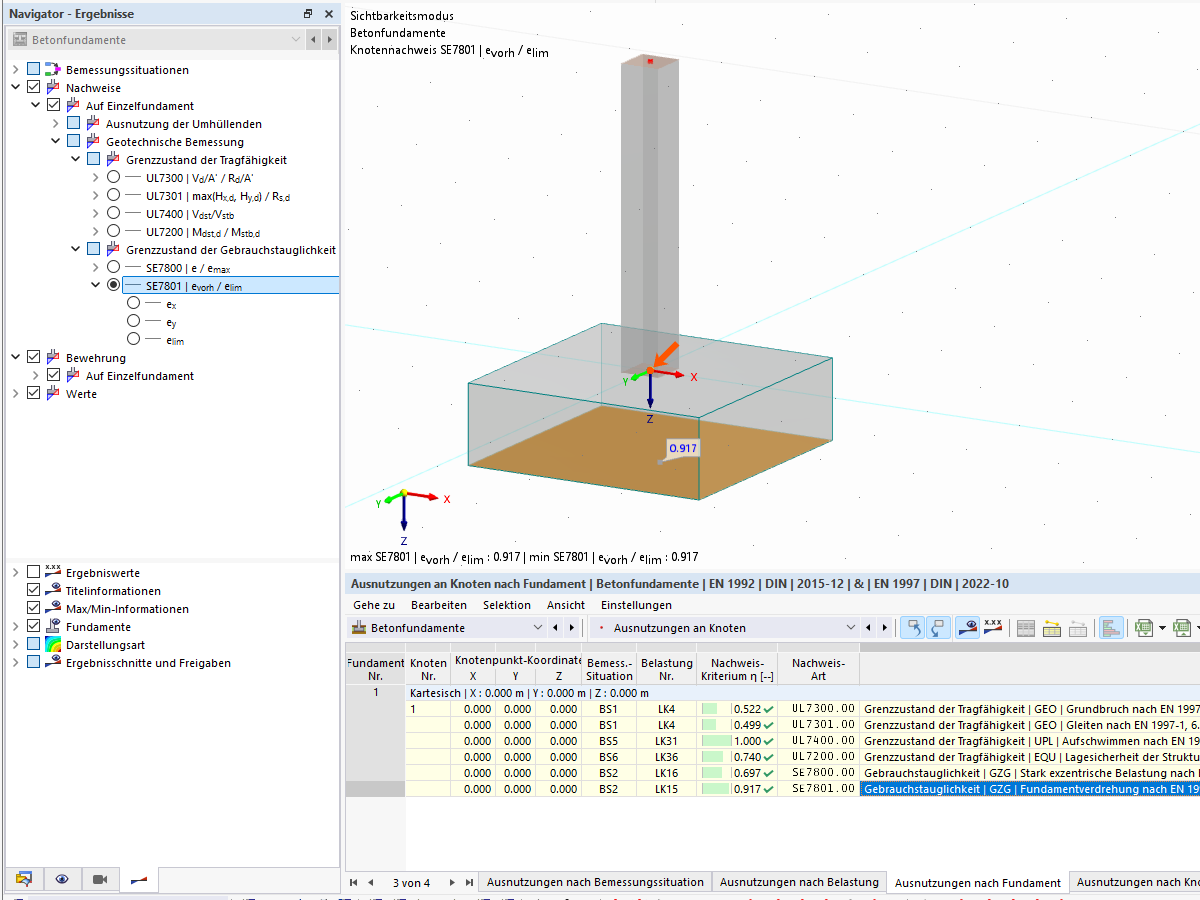

Obrázek ukazuje využití prokázání mezního stavu použitelnosti pro pootočení základu (SE7801) betonového základu. Posuzuje se poměr stávající excentricity k dovolené mezní excentricitě (e/elim). Excentricita popisuje polohu výslednice zatížení vzhledem ke středu základu. Pokud se výslednice nachází uvnitř jádrové plochy, zůstává spára pod základem po celé ploše v tlaku. S rostoucím využitím se výslednice blíží k okraji jádrové plochy. Je-li mezní hodnota překročena, může dojít k částečnému nadzvednutí základu, a tím k nepřípustným tahovým napětím ve spáře pod základem.
