Spojitý nosník s klouby a převislými konci

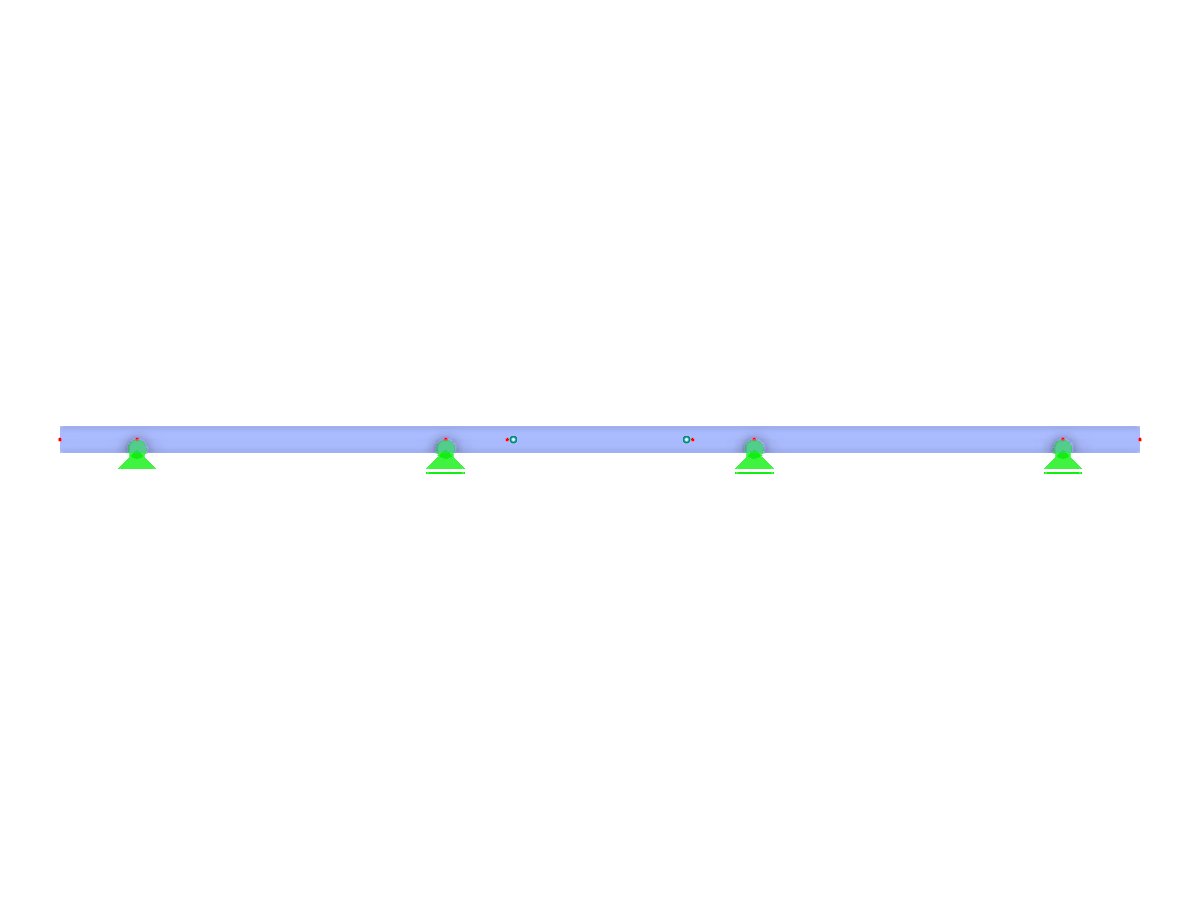

Tento obrázek znázorňuje konstrukci spojitého nosníku s vloženými klouby v sudých polích, který má převislé konce pro zlepšení podporové dynamiky.
Obrázek zobrazuje spojitý nosník známý jako Gerberův nosník, charakterizovaný strategicky umístěnými klouby. Tyto klouby jsou vloženy v pravidelných polích podél délky nosníku, což umožňuje nerovnoměrné sedání nebo pohyby. Nosník zahrnuje převislé konce, které přispívají k schopnosti konstrukce efektivně zvládat zatížení a rozpětí. Návrh ilustruje sofistikovanou metodu vyvážení rozložení zatížení napříč sekcemi nosníku.
Používá se v
3D model
Specifikace
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 8 |
| Počet linií | 7 |
| Počet prutů | 7 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 7 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,131 t |
| Rozměry (metrické) | 7,000 x 0,000 x 0,000 m |
| Rozměry (imperiální) | 22.97 x 0 x 0 feet |
