Inverted V-Bracing for Steel Structures

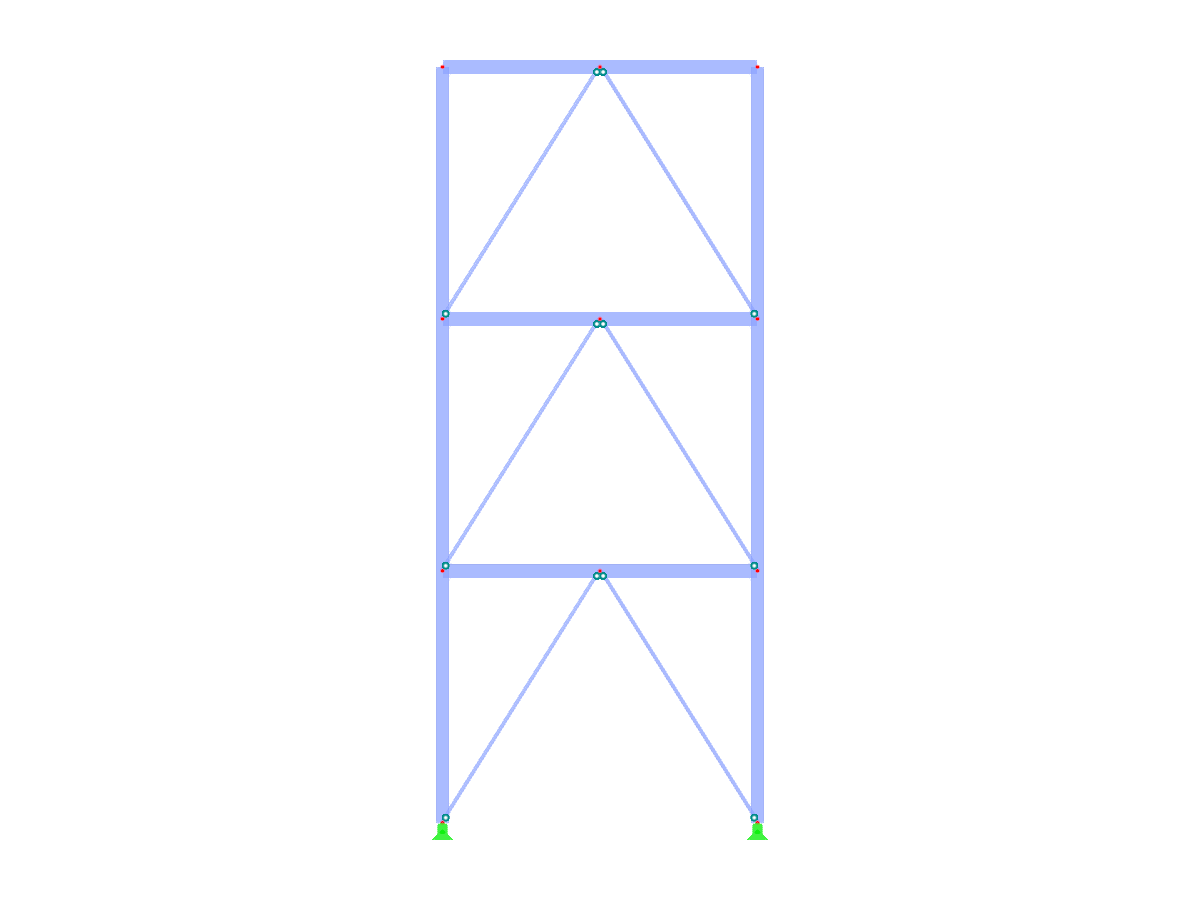

Návrh diagonál ve tvaru obráceného písmene V ve vícepodlažní ocelové konstrukci s proměnnými výškami podlaží.
Obrázek znázorňuje inženýrský model s obráceným ztužením ve tvaru V použitým v ocelových konstrukcích. Jsou viditelné různé výšky podlaží, které ukazují přizpůsobivost konstrukce pro různé úrovně pater. Tento způsob ztužení pomáhá zvýšit stabilitu a efektivně rozvádět zatížení v rámci konstrukčního skeletu budovy. Obrázek zdůrazňuje flexibilitu návrhu nosných konstrukcí, kterou poskytuje změna počtu podlaží a výšek každého patra.
Používá se v
3D model
Specifikace
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 11 |
| Počet linií | 18 |
| Počet prutů | 18 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 1,100 t |
| Rozměry (metrické) | 5,000 x 12,000 x 0,000 m |
| Rozměry (imperiální) | 16.4 x 39.37 x 0 feet |
