Rovinná základová deska

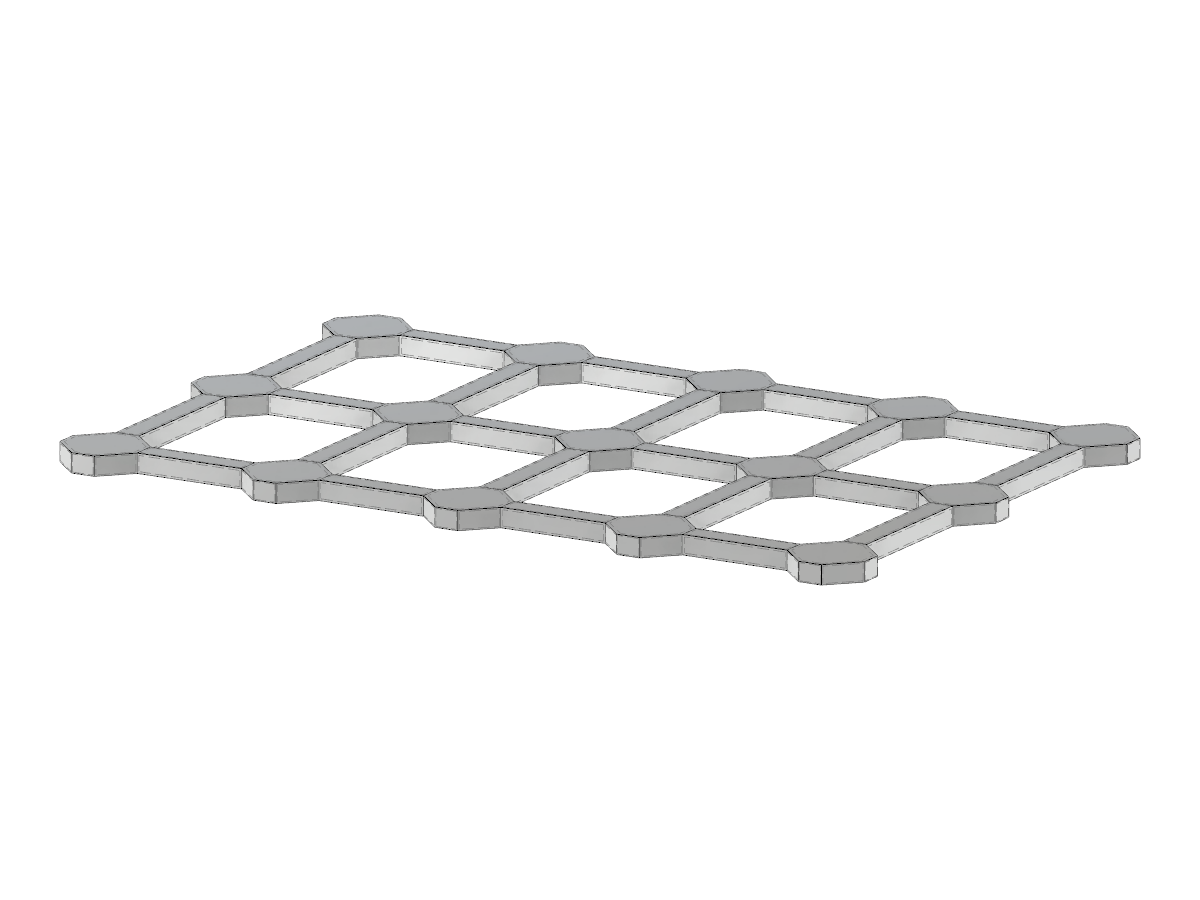

Podrobný pohled na základovou mříž základového pasu s trámem zobrazující různé konstrukční díly a výztuže v technickém modelu.
Obrázek ukazuje detailní znázornění základové mříže pásového základu. Jsou zde ilustrovány různé konstrukční díly a výztuže, které zobrazují, jak se vzájemně propojují, aby efektivně roznášely průběh zatížení. Návrh zdůrazňuje důležitost přesného modelování v projektech základů pro zajištění stability a podepření konstrukcí. Tato vizualizace pomáhá inženýrům porozumět složitostem, které posouzení základu zahrnuje.
Používá se v
3D model
Více o 3D modelu
Specifikace
Dynamicky upravitelné parametry bloku
Počet uzlů 240
Počet linií 448
Počet prutů 0
Počet ploch 238
Počet těles 37
Počet zatěžovacích stavů 1
Počet kombinací zatížení 0
Počet kombinací výsledků 0
Celková hmotnost 62,850 t
Rozměry (metrické) 17,700 x 0,400 x 11,700 m
Rozměry (imperiální) 58.07 x 1.31 x 38.39 feet
