Lešení - nosná konstrukce se zatěžováním

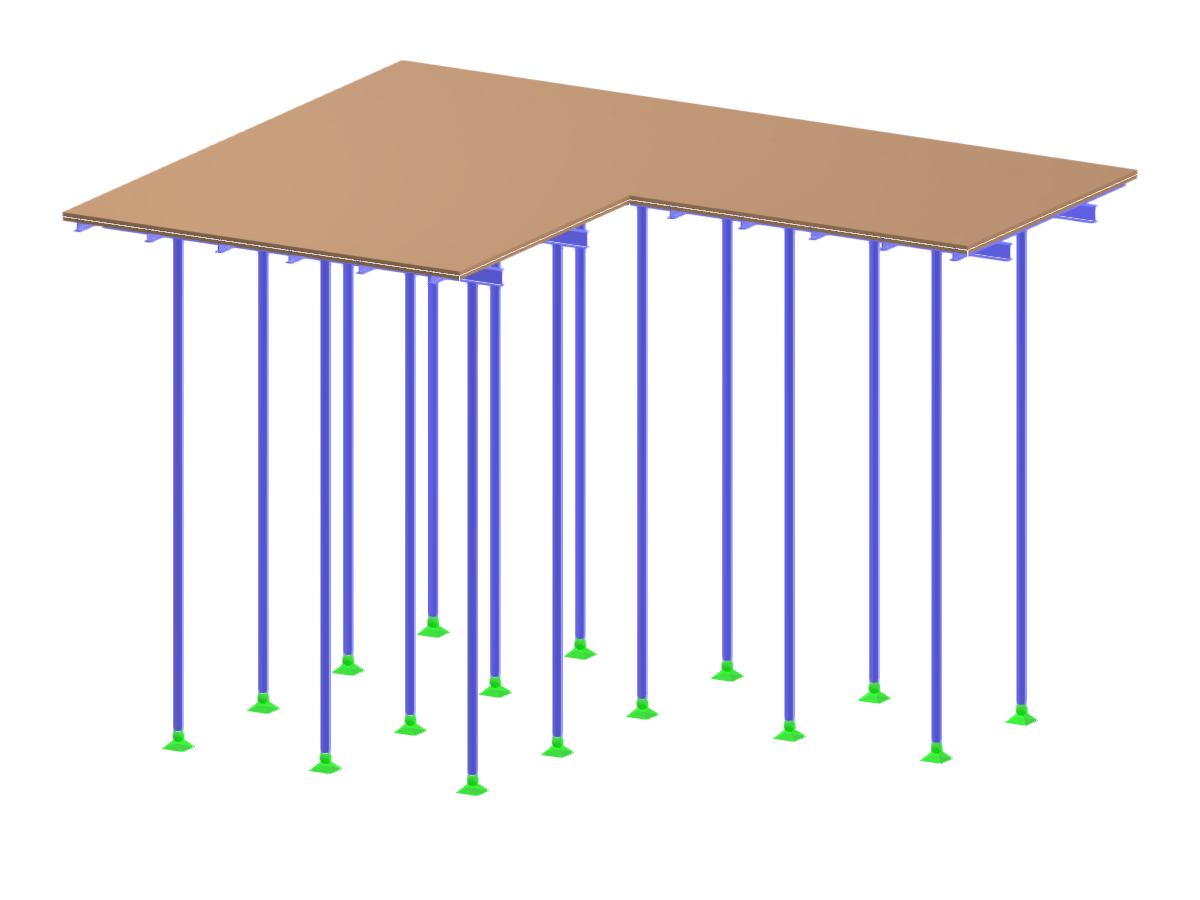

Detailní pohled na konstrukci lešení ve tvaru L pod zatížením, ukazující její stabilitu a uspořádání materiálu.
Obrázek znázorňuje provizorní podpěrnou konstrukci lešení ve tvaru L vystavenou zatížení. Tato konstrukce slouží jako dočasná podpora ve stavebních projektech k zajištění stability, dokud trvalá konstrukce není schopná se sama podpírat. Prezentuje uspořádání různých konstrukčních prvků navržených tak, aby odolaly specifikovaným zatížením. Obrázek zdůrazňuje technickou preciznost spojenou s vytvářením takových podpůrných systémů.
Používá se v
3D model
Specifikace
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 68 |
| Počet linií | 37 |
| Počet prutů | 31 |
| Počet ploch | 1 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 1,063 t |
| Rozměry (metrické) | 5,000 x 3,000 x 4,000 m |
| Rozměry (imperiální) | 16.4 x 9.84 x 13.12 feet |
