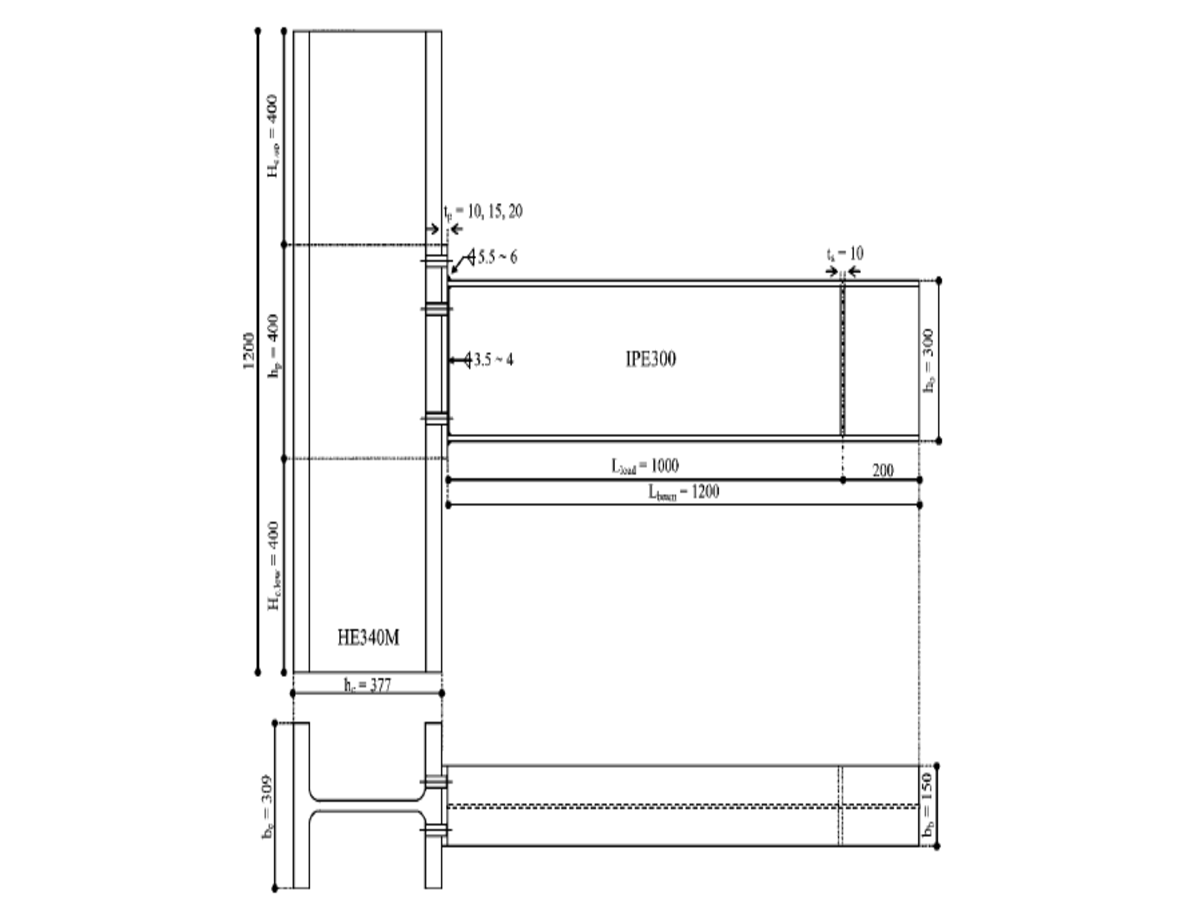

Typický šroubový spoj nosníku a sloupu

Technický výkres typického šroubovaného spoje nosník-sloup zobrazující nosník IPE300 připojený ke sloupu HE340M s podrobnými rozměry a tloušťkami desek.

Technický výkres znázorňuje typický šroubový přípoj nosníku ke sloupu. Nosník IPE300 je připojen ke svislému sloupu HE340M. Celková výška sloupu je 1200 mm, rozdělená na tři segmenty po 400 mm.
