Definovat spřažený průřez

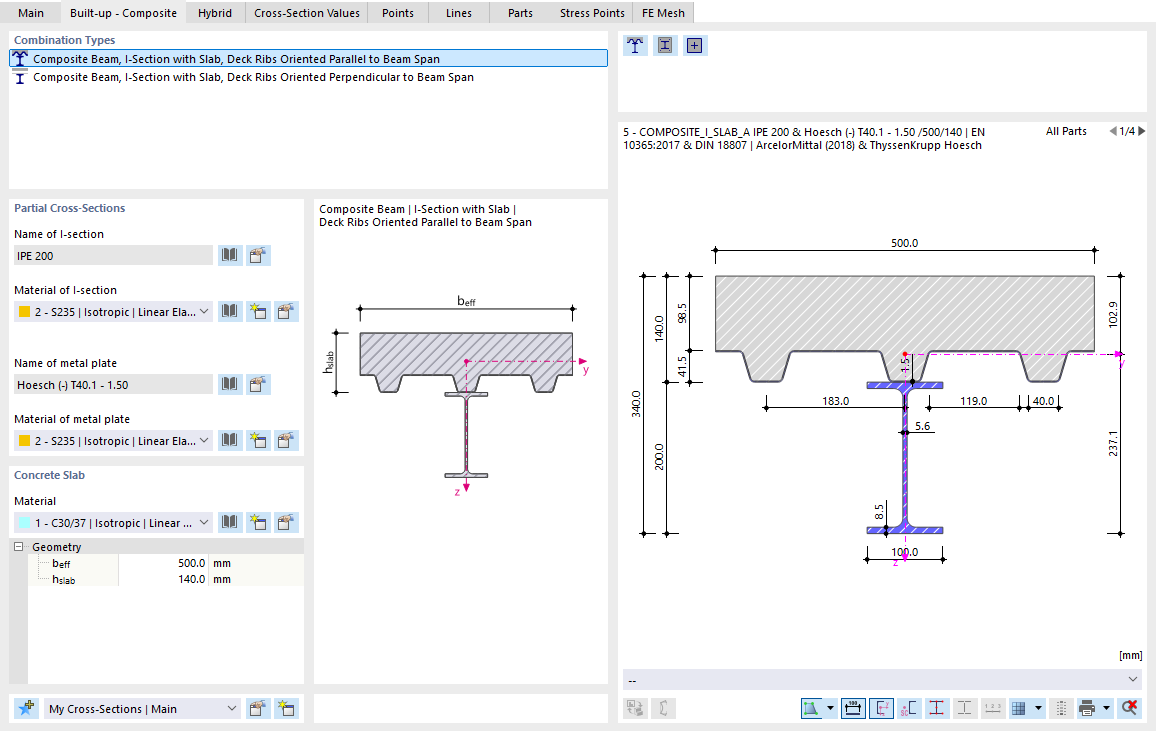

Zobrazení definice spřaženého průřezu sestávajícího z I-profilu a plechové nebo betonové desky. Vstupní maska ukazuje výběr typu kombinace „Spřažený nosník | I-profil s deskou, trapézové plechy orientované rovnoběžně s polem nosníku“ a také parametry pro I-profil (materiál S235) a plechovou desku (Hoesch T40.1 - 1.50, materiál S235). Geometrie betonové desky je definována šířkou 500 mm a výškou 140 mm. Materiál betonové desky je zadán jako C30/37. Grafické znázornění ilustruje průřez se všemi rozměry v milimetrech.
