Dialog 'Nový řez'
Dialog „Nový řez“

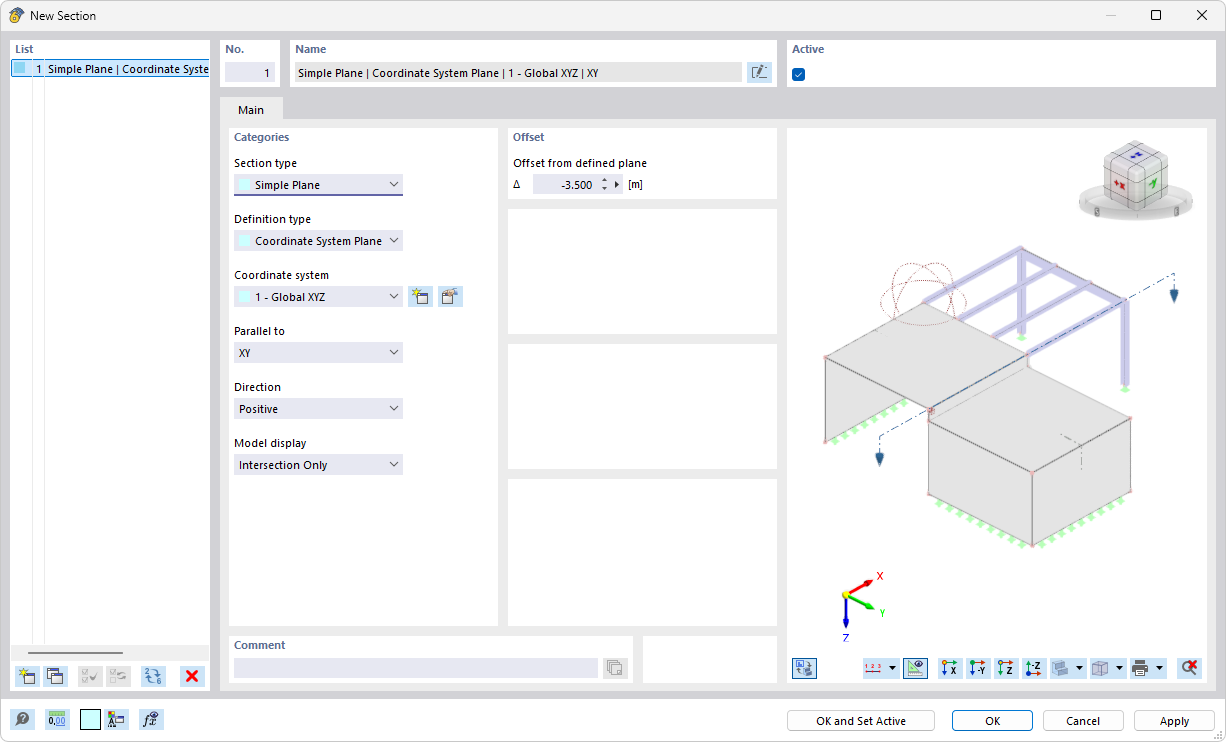

V dialogu 'Nový řez' je typ řezu 'Jednoduchá rovina' zadán typem zadání 'Rovina souřadnicového systému'. Jako souřadnicový systém je nastaven '1 - Globální XYZ', rovina řezu probíhá rovnoběžně s rovinou XY v kladném směru. Odsazení od definované roviny činí -3,500 m. Zobrazení modelu je nastaveno na 'Pouze průnik'. Náhled zobrazuje konstrukci s pruty a plochami a také průběh řezu konstrukcí.
