7podlažní budova v hybridní konstrukci
3D konstrukční model 7podlažní budovy v hybridní konstrukci s monolitickými železobetonovými sloupy, ocelobetonovými stropy a ztužujícími stěnovými deskami v přízemí

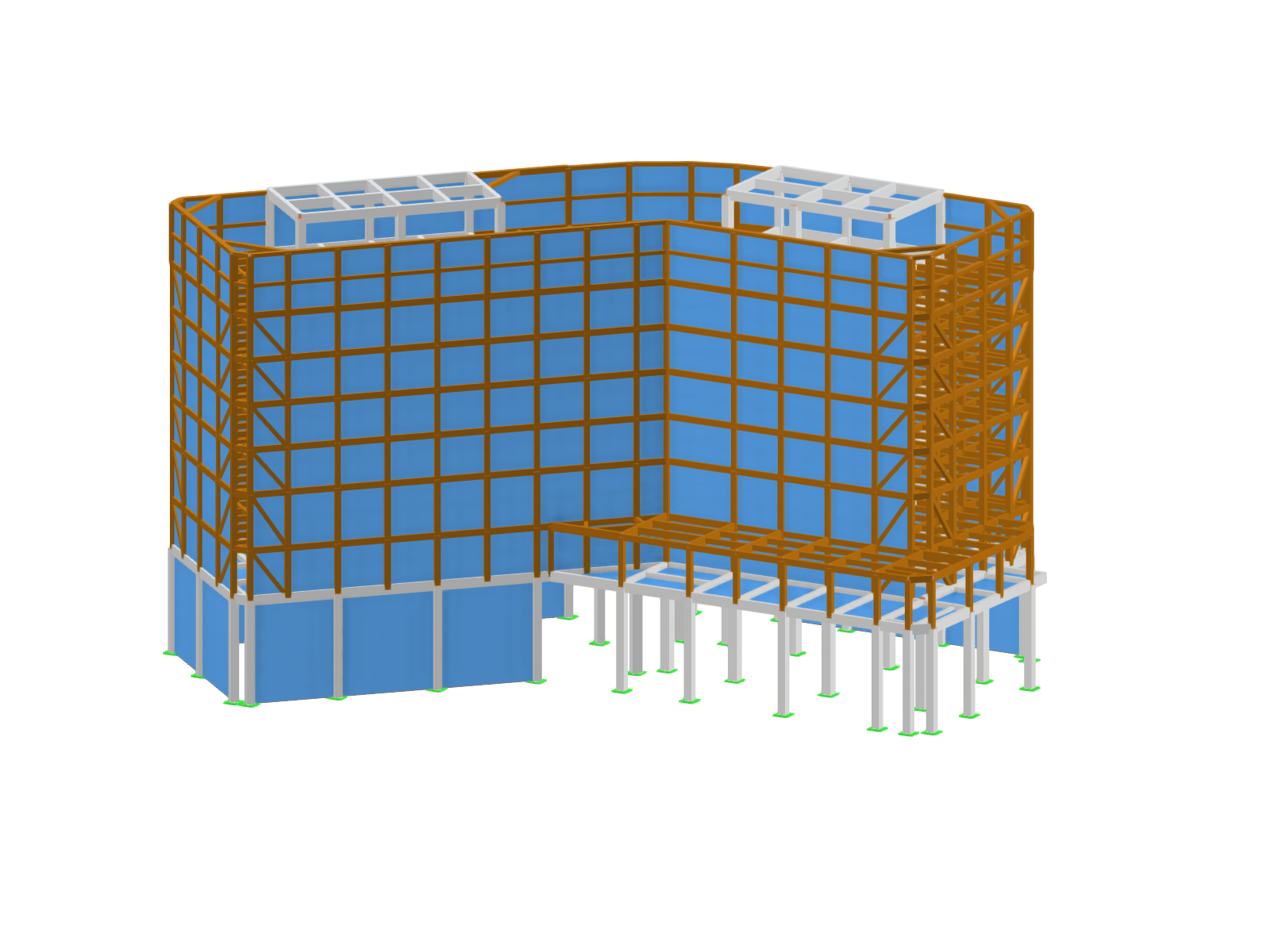

Obrázek znázorňuje 3D model nosné konstrukce sedmipodlažní budovy v hybridní konstrukci. Horní podlaží sestávají z ocelového skeletu zobrazeného oranžovou barvou s rastrem nosníků a sloupů a z modře zobrazených ploch stropů a oblastí stěn. Přízemí je modelováno s bílými železobetonovými sloupy a ztužujícími stěnovými deskami. Na střeše jsou patrné dvě bíle zobrazené podkonstrukce pro technická zařízení. Zelené symboly u patek sloupů označují okrajové podmínky uložení.
Používá se v
3D model
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
Více o 3D modelu
Specifikace
| Počet uzlů | 1206 |
| Počet linií | 2206 |
| Počet prutů | 2157 |
| Počet ploch | 10 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 7 |
| Počet kombinací zatížení | 22 |
| Počet kombinací výsledků | 2 |
| Celková hmotnost | 2750,796 t |
| Rozměry (metrické) | 82,882 x 54,000 x 64,021 m |
| Rozměry (imperiální) | 271.92 x 177.17 x 210.04 feet |
