Model programu RFEM ocelové haly v Salcburku

3D model ocelové haly s příhradovou střechou a sloupy v RFEM, včetně zatěžovacích stavů pro vítr, sníh a fotovoltaický systém

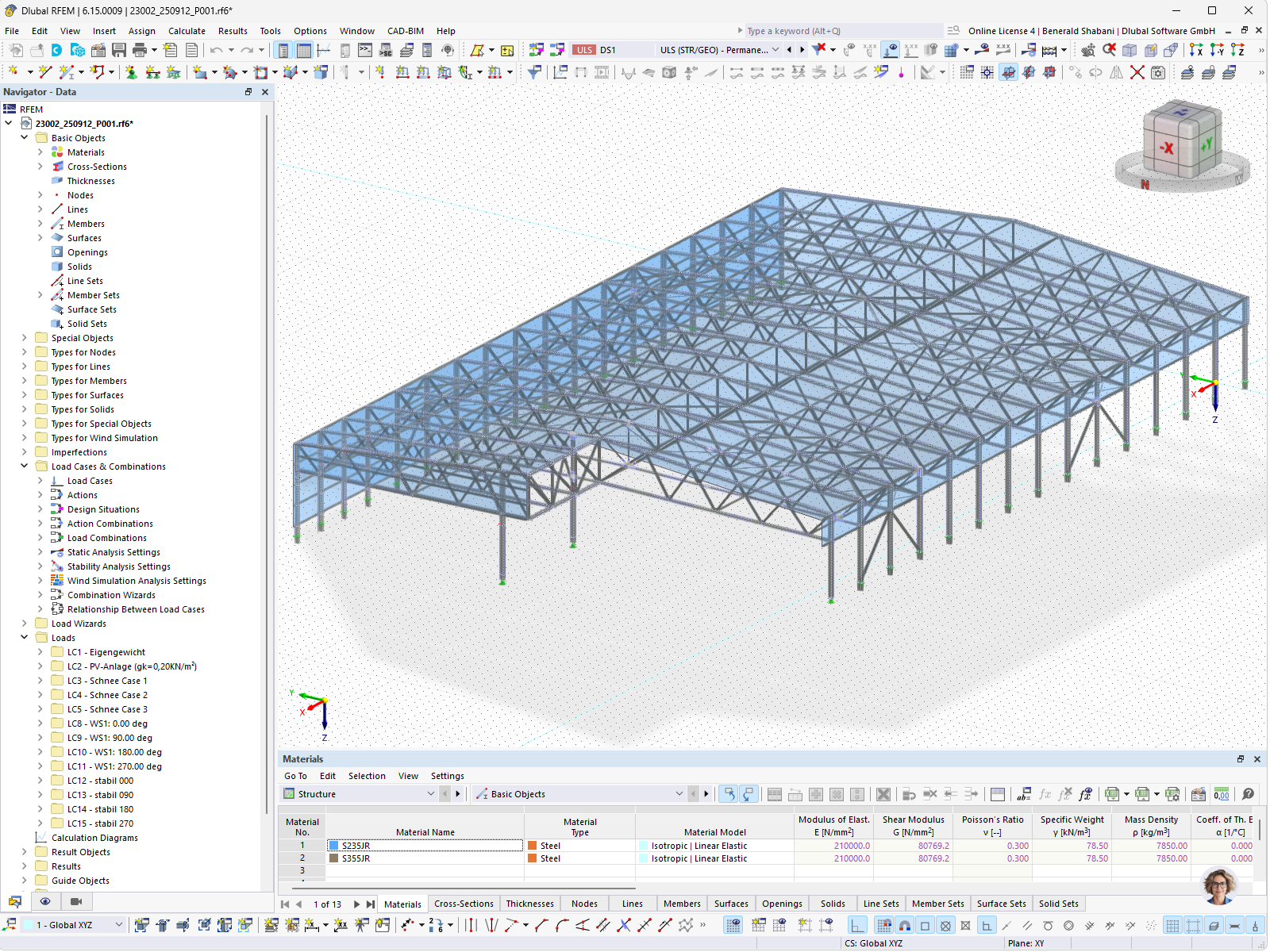

Rozhraní RFEM zobrazuje 3D model ocelové haly s příhradovou střechou a svislými ocelovými sloupy. V navigátoru jsou strukturovaně vypsány základní objekty, zatěžovací stavy jako vlastní tíha, fotovoltaický systém (0,20 kN/m²), zatěžovací stavy pro sníh a vítr oraz posouzení stability. Zatěžovací stavy pro vítr WS1 s úhly 0° až 270° dokumentují simulaci různých směrů větru. Tabulka níže uvádí materiál S235JR s modulem pružnosti 210.000 N/mm² jako izotropní, lineárně elastický materiálový model. Model slouží pro statickou analýzu oraz posouzení stability konstrukce haly. © ZT-Büro Matthias Mösl
Používá se v
3D model
Nelze stáhnout Projekt zákazníka / Pouze pro zobrazení
Více o 3D modelu
Specifikace
Počet uzlů 821
Počet linií 1647
Počet prutů 1582
Počet ploch 5
Počet těles 0
Počet zatěžovacích stavů 13
Počet kombinací zatížení 140
Počet kombinací výsledků 0
Celková hmotnost 197,995 t
Rozměry (metrické) 83,390 x 12,467 x 53,010 m
Rozměry (imperiální) 273.59 x 40.9 x 173.92 feet
