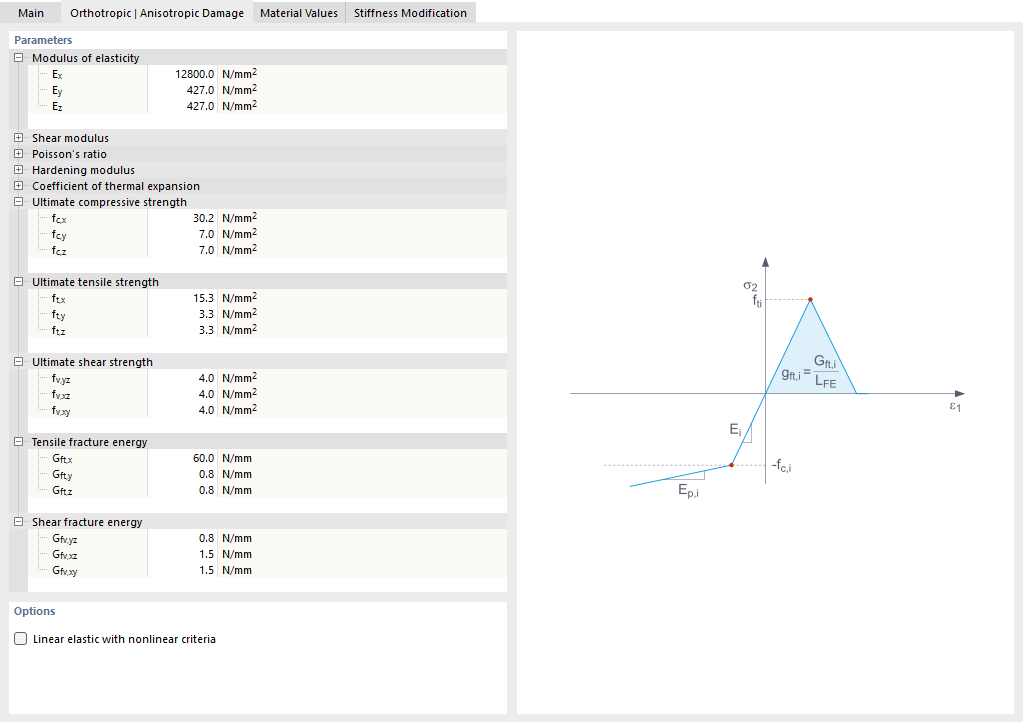

Materiálový model 'Ortotropní | Anizotropní poškození'

Dialogové okno materiálového modelu „Ortotropní | Anizotropní poškození" zobrazuje vstupní parametry materiálu na záložkách Základní údaje, Ortotropní, Hodnoty materiálu a Změna tuhosti. Definovány jsou modul pružnosti s Ex = 12800 N/mm² a Ey a Ez = 427 N/mm², smykové moduly Gyz = 80 N/mm², Gxz = 800 N/mm² a Gxy = 800 N/mm² a Poissonovy konstanty νyz, νxz a νxy vždy 0,000. Dále jsou uvedeny mezní pevnosti v tlaku (fcx = 30,200 N/mm², fcy a fcz = 7,000 N/mm²) a mezní pevnosti v tahu (ftx = 15,300 N/mm², fty a ftz = 0,830 N/mm²); moduly zpevnění Ep jsou nastaveny na 0 N/mm². Grafické znázornění ukazuje příslušný diagram napětí-přetvoření s lineárně elastickým nárůstem až po mezní pevnost v tahu ft,i, následovaný větví oměkčení s lomovou energií GF,i = gft,i · LFE a moduly zpevnění Ei a Ep,i v oblasti tlaku až po mezní pevnost v tlaku fc,i. Pomocí možnosti „Lineárně elastické s nelineárními kritérii" lze chování materiálu dodatečně řídit.
