Materiálový model 'Ortotropní | Tkanina | Nelineárně elastický (plochy)'
Materiálový model 'Ortotropní | Tkanina | Nelineárně elastický (Plochy)'

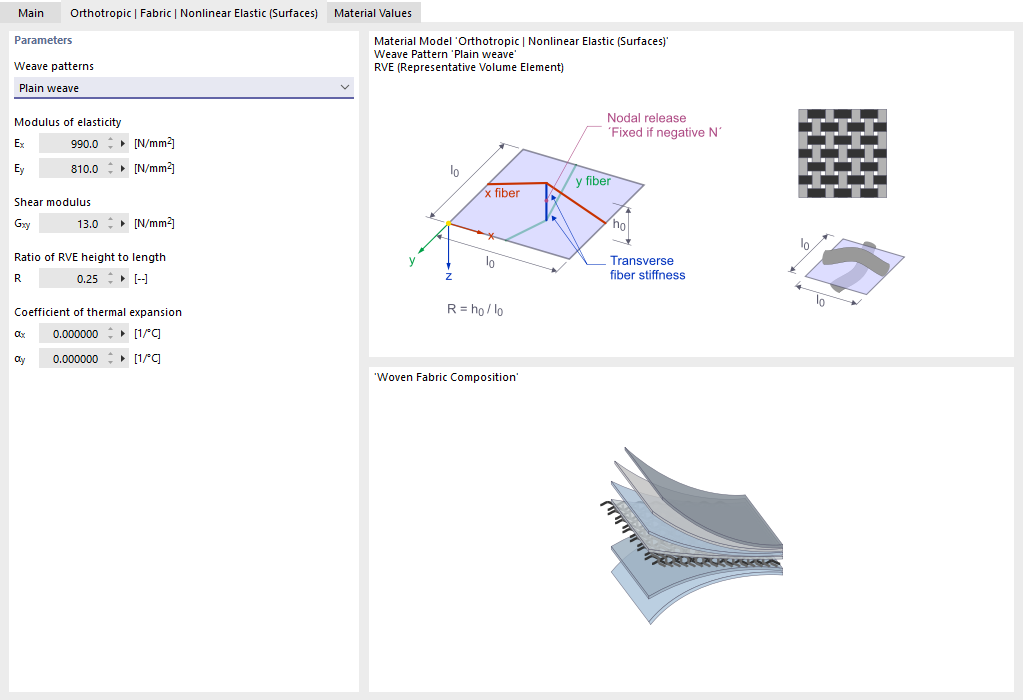

Obrázek zobrazuje záložku 'Ortotropní | Tkanina | Nelineárně elastický (Plochy)' pro materiály typu "Tkanina". Parametry zahrnují moduly pružnosti a smykové moduly, poměr výšky RVE k délce R sowie součinitele teplotní roztažnosti. Schematická grafika vysvětluje reprezentativní objemový prvek (RVE) s x-ovou a y-ovou vláknou a příčnou vláknovou tuhostí. Další grafiky znázorňují plátnovou vazbu v pohledu shora, RVE s tkanou vláknou a vrstvenou stavbu tkaniny.
