Přídavný modul RF-TENDON Design pro RFEM

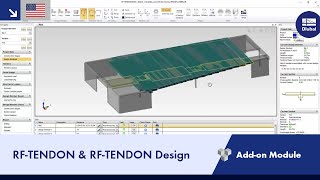

Produktové video pro přídavné moduly RF-TENDON a RF-TENDON Design (anglicky)

Newsletter

Získejte jednou měsíčně informace o novinkách, plánovaných akcích, praktických tipech, exkluzivních nabídkách a slevových poukazech.

Posouzení předpjatého betonu podle EN 1992-1-1 a EN 1992-2

V přídavném modulu RF-TENDON Design je možné navrhovat dodatečně předpjaté betonové nosníky na základě výsledků z programu RF-TENDON a RFEM. Posouzení se provádí podle následujících norem:

  •  EN 1992-1-1
  •  EN 1992-2

  1. Základní vlastnosti

    • Přehledné vstupní tabulky
    • Posouzení normálové síly, dvouosého ohybu, smyku, kroucení a kombinovaných vnitřních sil
    • Posouzení mezního stavu únosnosti a použitelnosti pro vybrané návrhové situace
    • Pro posouzení podle EN 1992-1-1 (EC 2) jsou k dispozici následující národní přílohy:
      •  ČSN EN 1992-1-1/NA:2006-11 (Česká republika)
      •  STN EN 1992-1-1/NA:2008-06 (Slovensko)
      • Belgium NBN EN 1992-1-1 ANB:2007 (Belgie)
      •  DIN EN 1992-1-1/NA:2013-04 (Německo)
      •  NEN EN 1992-1-1/NA:2007-04 (Nizozemsko)
      •  PN EN 1992-1-1:2008/NA:2010 (Polsko)
      •  ÖNORM B 1992-1-1/NA:2007-04 (Rakousko)
      •  SS EN 1992-1-1/NA:2008-06 (Singapur)
    • Volitelné posouzení v automaticky generovaných nebo uživatelsky definovaných průřezech
    • Užitečné nástroje pro nastavení přídavné "měkké" výztuže
    • Přehledné zadávání stupňů vlivu prostředí
    • Volitelné zadání součinitele dotvarování
    • Členěné výsledkové tabulky
    • Podrobná dokumentace výsledků s odkazem na použité rovnice uvedené v normě
    • Názorné grafiky ve výstupním protokolu
    • Možnost tiskového výstupu nebo exportu výsledků ve formátu RTF
  2. RF-TENDON Design - Vyztužený průřez

    Vstupní data

    Po spuštění přídavného modulu RF-TENDON Design se načtou data z modulu RF-TENDON.

    Kromě již definované přepínací výztuže lze doplnit potřebnou podélnou a třmínkovou výztuž. K tomu slouží široké spektrum uživatelsky přívětivých nástrojů. Výztuž se vypočítá automaticky a dá se tudíž snadno kontrolovat.

  3. RF-TENDON Design - N-M Výslednice

    Výpočet

    Přídavný modul RF-TENDON Design provádí posouzení předpjatých prutů podle EN 1992-1-1 a volitelně podle EN 1992-2 včetně posouzení na únosnost, smyk, kroucení, interakci, omezení napětí, šířky trhlin a dalších.

    Kromě běžných posudků lze také ověřit, zda jsou dodržena pravidla pro vyztužování podle Eurokódu 2.

  4. RF-TENDON - Omezení napětí

    Výsledky

    Výsledky se zobrazí v přehledných tabulkách společně s příslušnými grafikami. Součástí jsou pracovní diagramy pro různá místa průřezů.

    Pro tiskový protokol je možné vybrat jednotlivé posudky a určit jejich rozsah. Názorné grafiky doplňují tabulkové výsledky a usnadňují jejich porozumění. Výstupní protokol lze vytisknout nebo exportovat ve formátu RTF.

Kontakt

Kontakt

Máte dotazy k našim produktům? Potřebujete poradit s volbou programů pro Váš projekt?
Kontaktujte nás nebo využijte naše stránky s často kladenými dotazy.

+420 227 203 203

info@dlubal.cz

Projekty zákazníků

Projekty zákazníků realizované s produkty společnosti Dlubal Software

Zajímavé projekty zákazníků, které byly realizovány s programy pro statiku společnosti Dlubal Software.

CENA pro RFEM (bez DPH)

  • RF-TENDON Design 5.xx

    1 610,00 USD

  • Další licence

    724,50 USD
