30. Mai 2024
022955

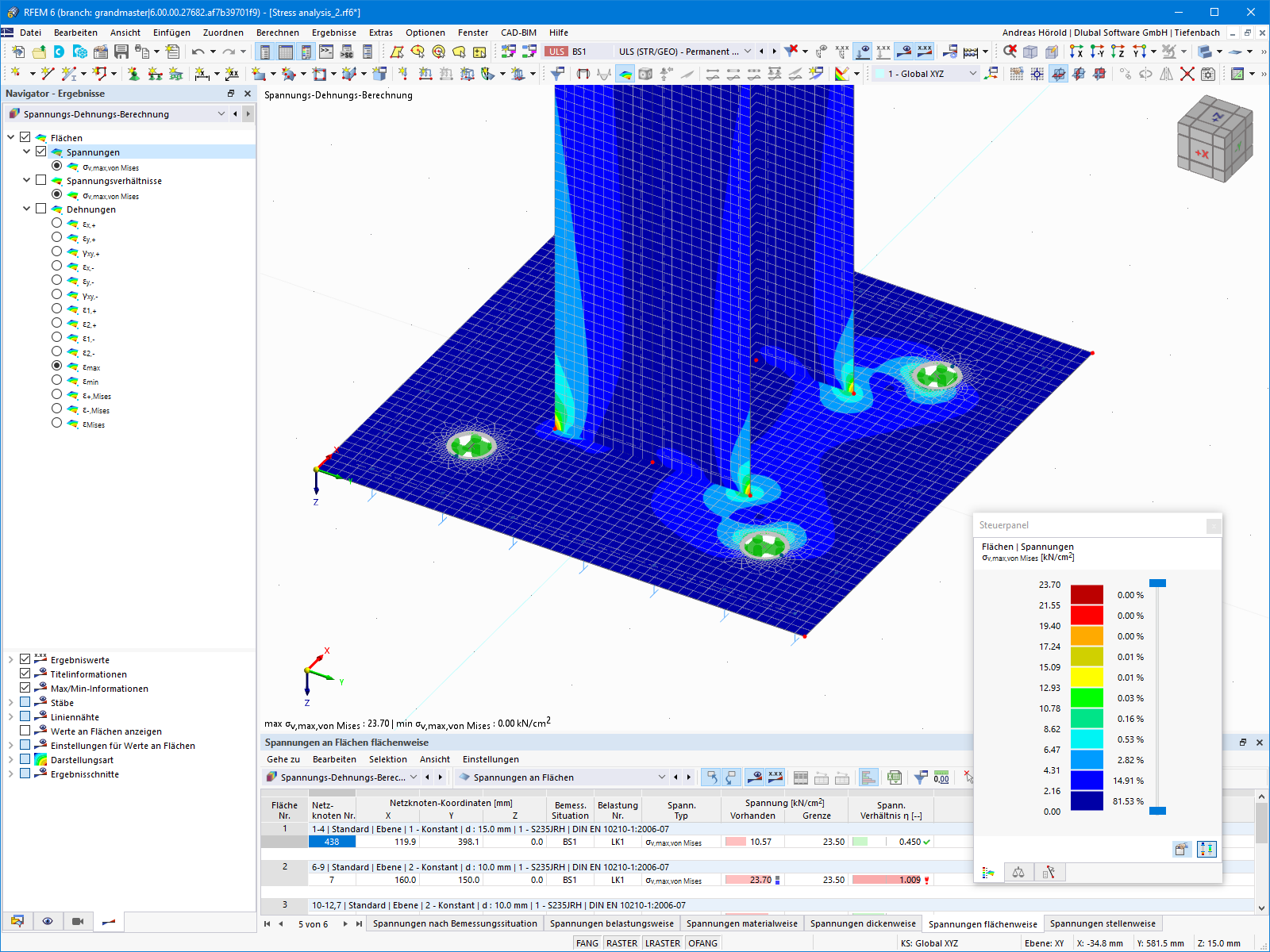

Ausgabe der Spannungen, grafisch und tabellarisch
Grafische und tabellarische Spannungsberechnung in RFEM 6 Add-On.
Die Darstellung zeigt die grafische und tabellarische Spannungsberechnung im RFEM 6 Add-On "Spannungs-Dehnungs-Berechnung". Es werden vorhandene Spannungen mit Grenzspannungen verglichen. Die Analyse umfasst Maximalspannungen von Volumen, Flächen oder Flächensätzen und Stäben oder Stabsätzen. Eine automatische Optimierung von Querschnitten und Dicken ist integriert.
Verwendet in
3D-Modell
Spezifikationen
| Anzahl Knoten | 26 |
| Anzahl Linien | 29 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 7 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 2 |
| Anzahl Lastkombinationen | 2 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,098 t |
| Abmessungen (metrisch) | 0,500 x 1,000 x 0,500 m |
| Abmessungen (imperial) | 1.64 x 3.28 x 1.64 feet |
30. Mai 2024
022954
Spannungs-Dehnungs-Nachweis und Flächendehnungen
Ergebnisdarstellung einer Spannungs-Dehnungs-Berechnung mit Visualisierung der Flächendehnungen in einer technischen Analyse.
Die Darstellung fokussiert sich auf die Visualisierung der Spannungen und Dehnungen im Rahmen einer Spannungs-Dehnungs-Berechnung. Diese Analyse ermöglicht es, die vorhandenen Spannungen in strukturellen Bauteilen zu bewerten und mit definierten Grenzspannungen zu vergleichen. Durch die Farbgebung sind unterschiedliche Spannungszustände sichtbar, was eine detaillierte Beurteilung ermöglicht. Die Funktion ist ein Teil des RFEM 6, einem leistungsfähigen FEM-Analyse-Tool zur statischen und dynamischen Analyse.
Verwendet in
3D-Modell
Spezifikationen
| Anzahl Knoten | 28 |
| Anzahl Linien | 20 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 3 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 2 |
| Anzahl Lastkombinationen | 1 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,128 t |
| Abmessungen (metrisch) | 3,000 x 0,242 x 0,200 m |
| Abmessungen (imperial) | 9.84 x 0.79 x 0.66 feet |
