30. Mai 2024
022973
Stabsatz, Durchbiegung und Bemessungsauflager
Darstellung der Durchbiegung und Bemessungsauflager in der Aluminiumbemessungssoftware. Zeigt Nutzbarkeit und Eingabeoptionen für den Stabsatz.
Das Bild zeigt eine detaillierte Ansicht der Durchbiegungsberechnung und der Bemessungsauflageradjustierungen in einem Aluminiumbemessungstool. Es veranschaulicht, wie Stabsätze auf ihre Gebrauchstauglichkeit hinsichtlich ihrer Durchbiegung und Auflager bemessen werden. Die Nutzbarkeitsoptionen und spezifischen Eingabefelder sind dargestellt, um die Struktur hinsichtlich der Durchbiegung zu optimieren.
Verwendet in
3. April 2025
022977

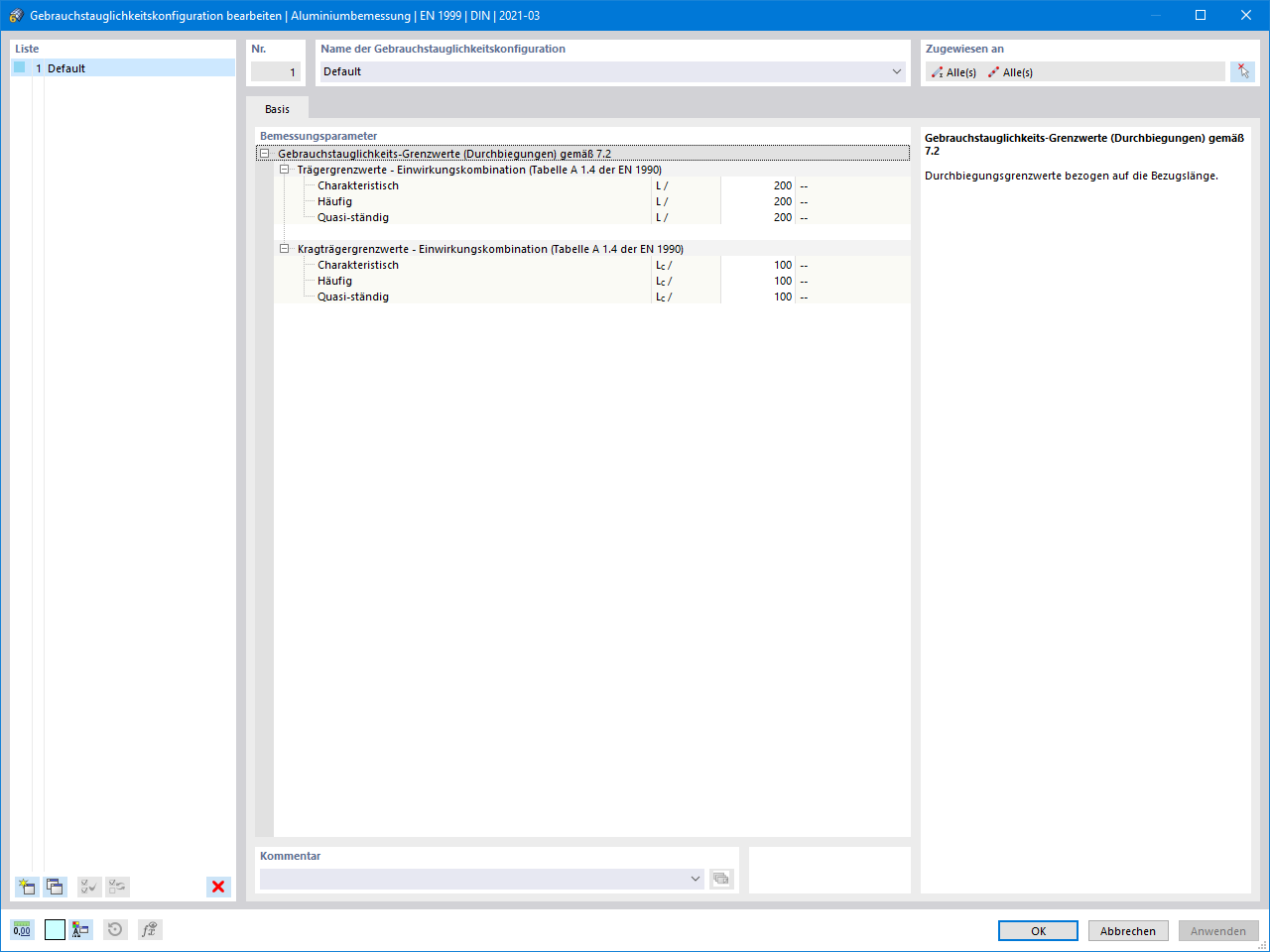

Gebrauchstauglichkeitskonfiguration
Konfigurationseinstellungen für die Bemessung von Aluminiumelementen.
Das Bild zeigt eine Konfigurationsoberfläche für die Bemessung und Gebrauchstauglichkeit von Aluminiumelementen. Dies umfasst spezifische Einstellungen, die für die Optimierung und Analyse von Aluminiumstrukturen erforderlich sind. Der Fokus liegt auf der Anpassung von Parametern, um die strukturelle Leistungsfähigkeit zu gewährleisten und Sicherheitsanforderungen zu erfüllen.
30. Mai 2024
022978
Ausnutzung, grafisch und tabellarisch
Grafische Darstellung von Spannungsverläufen und Nachweisformeln zur Tragfähigkeit von Aluminiumkomponenten.
Die Auswertung der Tragfähigkeit und Stabilität von Aluminiumstrukturen wird grafisch und tabellarisch präsentiert. Spannungsverläufe und Nachweisformeln sind visuell dargestellt, um eine nachvollziehbare Analyse zu ermöglichen. Ergebnisdetails der Nachweise sind umfassend sichtbar. Eingabe- und Ergebnisdaten werden im Ausdruckprotokoll festgehalten. Benutzer können die Ergebnisausgabe individuell anpassen.
Verwendet in
3D-Modell
Spezifikationen
| Anzahl Knoten | 48 |
| Anzahl Linien | 83 |
| Anzahl Stäbe | 83 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 13 |
| Anzahl Lastkombinationen | 68 |
| Anzahl Ergebniskombinationen | 2 |
| Gesamtgewicht | 1,750 t |
| Abmessungen (metrisch) | 12,000 x 3,500 x 18,000 m |
| Abmessungen (imperial) | 39.37 x 11.48 x 59.06 feet |
